Thạch anh dao động là linh kiện quen thuộc trong nhiều thiết bị điện tử, từ đồng hồ điện tử, máy tính, điện thoại cho đến các mạch xử lý tín hiệu âm thanh kỹ thuật số. Tuy có kích thước nhỏ, linh kiện này đóng vai trò quan trọng trong việc tạo ra tín hiệu dao động có tần số ổn định, giúp các mạch điện tử hoạt động chính xác và đồng bộ.
Vậy thạch anh dao động là gì, cấu tạo ra sao, hoạt động theo nguyên lý nào và tần số thạch anh có ý nghĩa gì? Đặc biệt, tại sao chip DSP FV-1 thường sử dụng thạch anh 32.768 kHz? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.
1. Thạch anh dao động là gì?
Thạch anh dao động, tiếng Anh thường gọi là quartz crystal hoặc crystal resonator, là linh kiện sử dụng đặc tính áp điện của tinh thể thạch anh để tạo ra dao động điện ở một tần số xác định.
Trong thực tế, nhiều người gọi linh kiện này là thạch anh điện tử hoặc crystal oscillator. Tuy nhiên, về mặt kỹ thuật, crystal oscillator thường chỉ mạch dao động hoàn chỉnh sử dụng tinh thể thạch anh, còn tinh thể thạch anh riêng lẻ là phần tử cộng hưởng của mạch.
Điểm nổi bật của thạch anh là khả năng duy trì tần số dao động tương đối ổn định. So với những mạch dao động đơn giản chỉ sử dụng điện trở, tụ điện và transistor, mạch dao động dùng thạch anh thường có độ chính xác và độ ổn định tần số cao hơn.
Nhờ đặc tính này, thạch anh được sử dụng để tạo xung nhịp cho vi điều khiển, bộ xử lý, mạch truyền thông, đồng hồ thời gian thực và các chip xử lý tín hiệu số DSP.

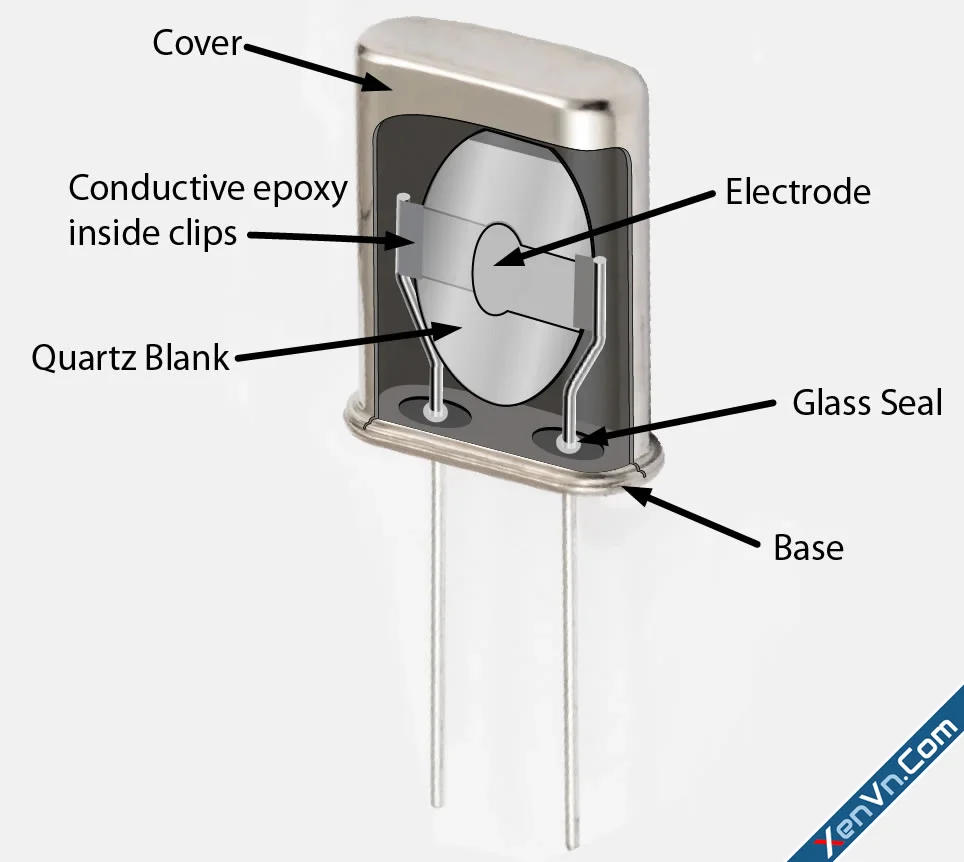

2. Cấu tạo của thạch anh dao động

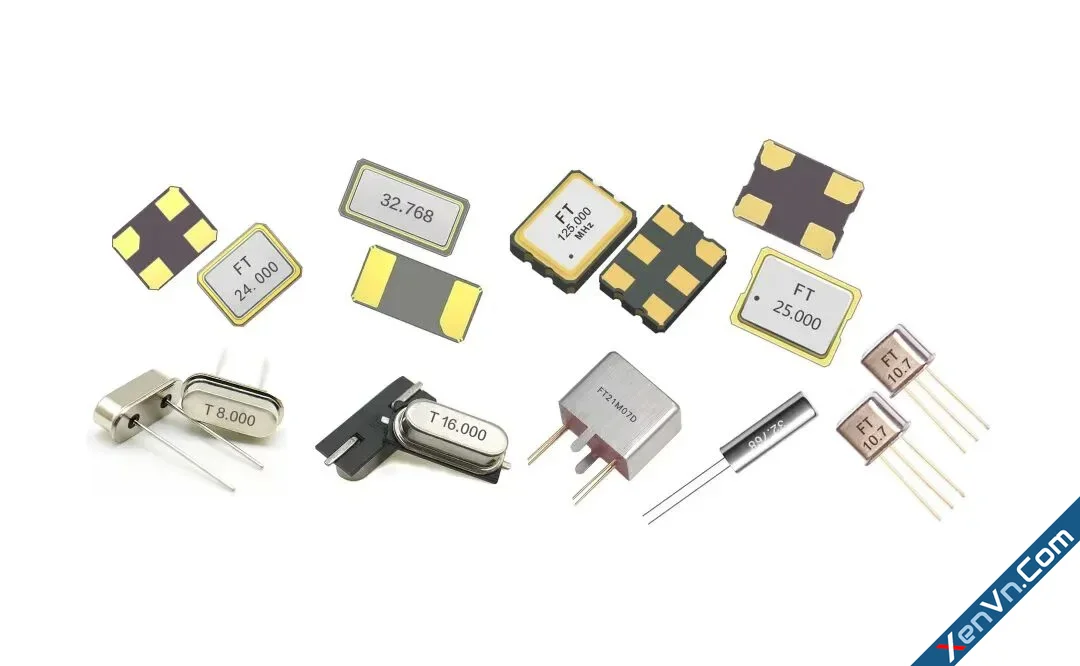

Một linh kiện thạch anh thông dụng thường bao gồm các thành phần chính:
- Tinh thể thạch anh: Được cắt theo hình dạng và phương tinh thể phù hợp để đạt đặc tính cộng hưởng mong muốn.
- Điện cực kim loại: Được hình thành trên bề mặt tinh thể để đưa tín hiệu điện vào và lấy tín hiệu ra.
- Vỏ bảo vệ: Thường làm bằng kim loại hoặc gốm, giúp bảo vệ tinh thể khỏi bụi bẩn, độ ẩm và tác động cơ học.
- Các chân kết nối: Dùng để kết nối linh kiện với mạch điện.
Cấu tạo bên trong tuy đơn giản nhưng tinh thể thạch anh có đặc tính cộng hưởng rất đáng chú ý, quyết định tần số hoạt động của linh kiện.
3. Nguyên lý hoạt động của thạch anh
Nguyên lý hoạt động của thạch anh dựa trên hiệu ứng áp điện.
Khi đặt điện áp lên các điện cực của tinh thể thạch anh, tinh thể sẽ biến dạng cơ học rất nhỏ. Ngược lại, khi tinh thể bị tác động cơ học, nó có thể tạo ra điện tích trên bề mặt. Đây là hai chiều của hiệu ứng áp điện.
Trong mạch dao động, tín hiệu điện làm tinh thể rung cơ học ở vùng cộng hưởng của nó. Sự tương tác giữa đặc tính cơ học của tinh thể và mạch điện tạo ra một tần số cộng hưởng có tính ổn định cao.
Tuy nhiên, thạch anh riêng lẻ không tự tạo ra tín hiệu dao động liên tục khi chỉ được cấp nguồn. Nó cần được kết hợp với mạch dao động hoặc bộ khuếch đại thích hợp. Mạch điện cung cấp năng lượng và duy trì dao động, còn tinh thể thạch anh giúp xác định tần số dao động ưu tiên.
Có thể hình dung đơn giản: mạch điện tử là hệ thống duy trì hoạt động, còn thạch anh giống như một bộ phận định nhịp chính xác, giúp hệ thống làm việc theo tần số mong muốn.
4. Tần số thạch anh là gì?
Tần số thạch anh là số chu kỳ dao động mà tín hiệu thực hiện trong một giây. Đơn vị đo là hertz (Hz).
Ví dụ:
- 32.768 Hz tương đương 32,768 chu kỳ mỗi giây.
- 1 MHz tương đương 1.000.000 chu kỳ mỗi giây.
- 16 MHz tương đương 16 triệu chu kỳ mỗi giây.
Cần phân biệt tần số danh định của thạch anh với tần số xung nhịp thực tế và tần số lấy mẫu của một hệ thống. Ba đại lượng này có thể liên quan chặt chẽ nhưng không phải lúc nào cũng giống nhau.
Chẳng hạn, trong một số chip DSP, tín hiệu từ thạch anh được đưa vào mạch PLL nội bộ để tạo ra các xung nhịp phục vụ xử lý. Tần số lấy mẫu âm thanh có thể được xác định theo tần số clock đầu vào và cấu trúc mạch bên trong chip.
5. Tại sao thạch anh 32.768 kHz được sử dụng phổ biến?
Thạch anh 32.768 kHz, hay 32.768 Hz theo cách ghi đơn vị đầy đủ, là loại thạch anh rất phổ biến trong đồng hồ điện tử và các mạch thời gian thực.
Lý do quan trọng nằm ở đặc điểm toán học của tần số này:
32.768 = 2¹⁵
Nói cách khác, 32.768 Hz bằng 2 mũ 15. Nếu tín hiệu được đưa qua 15 tầng chia đôi tần số, đầu ra sẽ là:
32.768 Hz → 16.384 Hz → 8.192 Hz → … → 1 Hz.
Nhờ vậy, mạch điện tử có thể tạo ra xung 1 Hz, tương ứng một chu kỳ mỗi giây, rất thuận tiện cho việc đếm thời gian.
Thạch anh 32.768 kHz còn được ưa chuộng vì có thể chế tạo với kích thước nhỏ, tiêu thụ năng lượng thấp trong các ứng dụng phù hợp và có độ ổn định tốt. Đây là lựa chọn kinh tế cho nhiều mạch đồng hồ và thiết bị điện tử.
Tuy nhiên, không phải mọi mạch sử dụng thạch anh 32.768 kHz đều nhằm mục đích tạo ra đồng hồ 1 Hz. Trong một số thiết bị, tần số này được sử dụng trực tiếp làm nguồn clock đầu vào cho chip xử lý.
6. Ứng dụng của thạch anh dao động trong điện tử
Thạch anh dao động có mặt trong rất nhiều lĩnh vực khác nhau.
Đồng hồ điện tử và đồng hồ thời gian thực (RTC): Thạch anh 32.768 kHz thường được dùng để tạo nhịp cho mạch đếm thời gian, giúp đồng hồ duy trì hoạt động ổn định.
Vi điều khiển và máy tính: Thạch anh cung cấp nguồn clock tham chiếu để các bộ xử lý thực hiện lệnh và đồng bộ các hoạt động bên trong.
Thiết bị truyền thông: Các mạch giao tiếp, truyền dữ liệu và thiết bị vô tuyến cần nguồn tần số ổn định để đảm bảo hoạt động chính xác.
Thiết bị âm thanh kỹ thuật số: Các bộ chuyển đổi ADC, DAC và chip DSP cần xung nhịp phù hợp để lấy mẫu, xử lý và tái tạo tín hiệu âm thanh.
Thiết bị hiệu ứng âm thanh: Những chip xử lý hiệu ứng như echo, reverb, chorus và pitch shift sử dụng clock để xác định nhịp xử lý tín hiệu số, từ đó ảnh hưởng đến thời gian trễ và các đặc tính liên quan của hiệu ứng.
7. Thạch anh 32.768 kHz với chip DSP FV-1

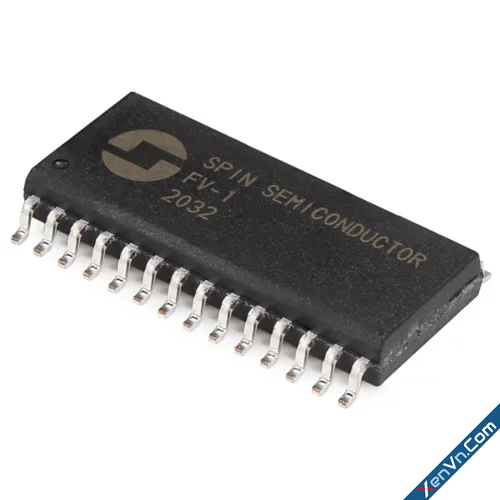

Một ứng dụng thú vị của thạch anh 32.768 kHz nằm trong chip DSP FV-1 của Spin Semiconductor, một IC được thiết kế chuyên cho các ứng dụng xử lý hiệu ứng âm thanh như reverb, chorus, flange và pitch shift.
Theo tài liệu kỹ thuật của nhà sản xuất, FV-1 được thiết kế để sử dụng loại thạch anh đồng hồ tiêu chuẩn 32.768 kHz. Chip có bộ chuyển đổi ADC và DAC tích hợp, bộ xử lý DSP cùng bộ nhớ trễ nội bộ dung lượng 32K từ nhớ.
Khi sử dụng thạch anh 32.768 kHz làm nguồn clock đầu vào, FV-1 có tần số lấy mẫu danh định 32.768 mẫu mỗi giây. Theo datasheet, băng thông ADC-DAC ở cấu hình này đạt khoảng 15 kHz tại điểm suy hao -3 dB. Đây là một thông số quan trọng khi thiết kế thiết bị xử lý âm thanh.
Điều đó có nghĩa là thạch anh không trực tiếp tạo ra tiếng echo hay reverb. Thay vào đó, nó cung cấp nhịp hoạt động để chip FV-1 lấy mẫu tín hiệu âm thanh, xử lý các phép tính số và đưa tín hiệu đã xử lý ra đầu ra.
Thạch anh ảnh hưởng thế nào đến hiệu ứng echo và reverb?
Để tạo hiệu ứng echo, chương trình DSP ghi các mẫu âm thanh vào bộ nhớ trễ, sau đó đọc lại những mẫu này sau một khoảng thời gian xác định. Nếu khoảng trễ được thiết lập là một số lượng mẫu nhất định, thời gian trễ sẽ phụ thuộc vào tần số lấy mẫu.
Ví dụ, với tần số lấy mẫu 32.768 Hz, khoảng thời gian tương ứng với 32.768 mẫu là:
32.768 mẫu ÷ 32.768 mẫu/giây = 1 giây.
Nếu chương trình sử dụng 16.384 mẫu cho một khoảng trễ, thời gian tương ứng sẽ là 0,5 giây.
Với hiệu ứng reverb, DSP sử dụng các đường trễ và thuật toán xử lý để mô phỏng sự phản xạ, chồng chập và suy giảm của âm thanh trong không gian. Tần số lấy mẫu ảnh hưởng đến cách các khoảng trễ được biểu diễn, thời gian xử lý và băng thông tín hiệu.
FV-1 có tổng cộng 32K từ nhớ trễ. Khi thiết kế chương trình kết hợp echo và reverb, người lập trình phải phân bổ tài nguyên bộ nhớ và số phép tính xử lý giữa các khối hiệu ứng. Dành nhiều bộ nhớ hơn cho một đường trễ có thể giúp tăng thời gian trễ, nhưng đồng thời làm giảm phần tài nguyên còn lại cho những đường trễ khác.
Vì vậy, khả năng tạo echo dài, reverb dày hay kết hợp nhiều hiệu ứng không chỉ phụ thuộc vào thạch anh mà còn phụ thuộc vào chương trình DSP, cách phân bổ bộ nhớ và cách phối trộn tín hiệu.
Thạch anh 32.768 kHz có làm giới hạn chất lượng âm thanh không?
Tần số clock và tần số lấy mẫu có ảnh hưởng đến băng thông xử lý âm thanh, nhưng không thể chỉ dựa vào thông số thạch anh để kết luận chất lượng âm thanh của toàn bộ thiết bị.
Chất lượng thực tế còn phụ thuộc vào bộ chuyển đổi ADC/DAC, mạch tiền khuếch đại, bộ lọc, nguồn cấp, thiết kế PCB, thuật toán DSP và cách điều chỉnh các tham số hiệu ứng.
Đối với FV-1, nhà sản xuất nêu rõ băng thông ADC-DAC khoảng 15 kHz ở tần số lấy mẫu 32.768 kHz. Đây là mức phù hợp với nhiều ứng dụng hiệu ứng âm thanh, trong đó echo và reverb thường được sử dụng để bổ sung độ vang, chiều sâu và không gian cho tiếng hát hoặc nhạc cụ.

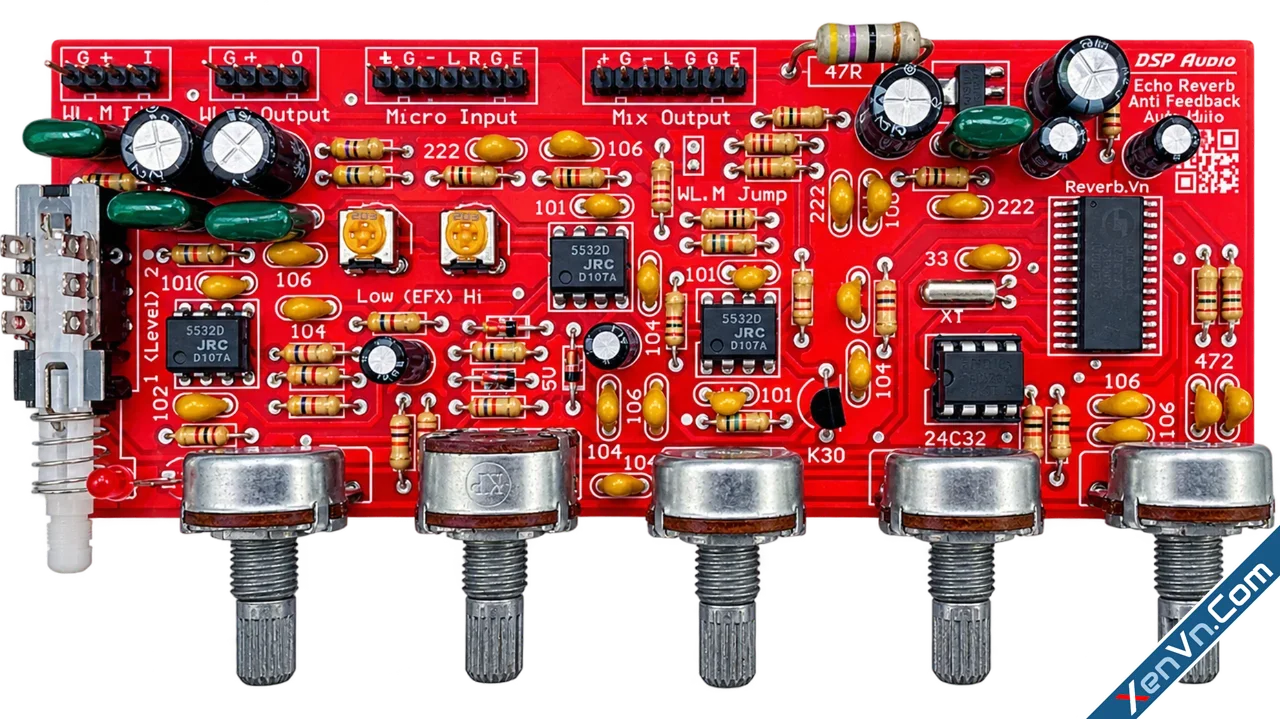

8. Mạch Echo Reverb DSP Chống Hú của Reverb.Vn ứng dụng DSP FV-1
Trong hệ thống karaoke, tiếng micro không chỉ cần rõ ràng mà còn cần độ vang và chiều sâu để giọng hát nghe tự nhiên, dễ hát hơn. Tuy nhiên, hiện tượng hú rít khi micro thu lại âm thanh từ loa vẫn là vấn đề thường gặp.
Mạch Echo Reverb DSP Chống Hú của Reverb.Vn ứng dụng chip DSP FV-1 để xử lý hiệu ứng âm thanh kỹ thuật số, kết hợp echo, reverb và chức năng chống hú bằng dịch tần theo thiết kế của mạch.
Thạch anh 32.768 kHz cung cấp nguồn clock cho FV-1 hoạt động. Từ nhịp xử lý này, chip thực hiện các phép tính số để tạo hiệu ứng, xử lý các đường trễ và tái tạo tín hiệu âm thanh ở đầu ra.
Giải pháp tích hợp giúp người dùng bổ sung hiệu ứng echo và reverb, đồng thời hỗ trợ giảm hiện tượng hú rít trong hệ thống karaoke mà không nhất thiết phải đầu tư một bộ xử lý hiệu ứng rời có nhiều chức năng riêng biệt.
Cần lưu ý rằng hiệu quả chống hú còn phụ thuộc vào cách bố trí loa và micro, mức âm lượng, đặc tính phòng hát và cách điều chỉnh hệ thống. Chức năng chống hú không đồng nghĩa với việc có thể loại bỏ hoàn toàn mọi hiện tượng hú rít trong tất cả điều kiện sử dụng.
Nếu đang tìm một giải pháp xử lý hiệu ứng và hỗ trợ chống hú cho hệ thống karaoke, bạn có thể tham khảo Mạch Echo Reverb DSP Chống Hú của Reverb.Vn để tìm hiểu thêm về cấu hình và ứng dụng thực tế.
Kết luận
Thạch anh dao động là linh kiện quan trọng giúp tạo ra nguồn tần số ổn định cho các mạch điện tử. Nhờ hiệu ứng áp điện và đặc tính cộng hưởng của tinh thể, thạch anh được sử dụng rộng rãi trong đồng hồ, vi điều khiển, thiết bị truyền thông và hệ thống xử lý âm thanh số.
Đối với chip DSP FV-1, thạch anh 32.768 kHz đóng vai trò cung cấp nguồn clock đầu vào, giúp chip thực hiện việc lấy mẫu và xử lý tín hiệu âm thanh để tạo ra các hiệu ứng như echo và reverb. Kết hợp với thuật toán phù hợp và mạch analog được thiết kế tốt, FV-1 có thể trở thành nền tảng cho các thiết bị hiệu ứng karaoke nhỏ gọn, trong đó có Mạch Echo Reverb DSP Chống Hú của Reverb.Vn.
