Trong các thiết bị âm thanh hiện đại, DSP là một công nghệ ngày càng phổ biến, đặc biệt trong các hệ thống karaoke, vang cơ, vang số, mixer và các thiết bị xử lý hiệu ứng âm thanh.
Nhờ DSP, tín hiệu âm thanh có thể được xử lý bằng thuật toán thay vì chỉ phụ thuộc vào các mạch analog truyền thống. Điều này cho phép một thiết bị có thể thực hiện nhiều chức năng như echo, reverb, delay, pitch shift, lọc tần số, điều chỉnh âm sắc và xử lý chống hú trong cùng một hệ thống.
Vậy DSP là gì? DSP hoạt động như thế nào trong hệ thống karaoke? Và tại sao những chip DSP như FV-1 lại có thể tạo ra nhiều hiệu ứng âm thanh khác nhau?
DSP là gì?
DSP là viết tắt của Digital Signal Processing, nghĩa là xử lý tín hiệu số.
Hiểu đơn giản, DSP là quá trình đưa tín hiệu âm thanh vào một hệ thống xử lý số, sau đó sử dụng các thuật toán để thay đổi, phân tích hoặc tạo ra tín hiệu âm thanh mới theo mục đích thiết kế.
Với âm thanh karaoke, quá trình có thể hình dung đơn giản như sau:
Tín hiệu microphone → chuyển đổi sang tín hiệu số → DSP xử lý → chuyển đổi trở lại tín hiệu analog → khuếch đại → loa.
Trong quá trình xử lý, DSP có thể thực hiện nhiều thao tác khác nhau trên tín hiệu. Ví dụ:
- Tạo hiệu ứng Echo.
- Tạo hiệu ứng Reverb.
- Tạo độ trễ Delay.
- Điều chỉnh âm sắc.
- Lọc các dải tần không mong muốn.
- Thay đổi hoặc dịch chuyển tần số theo thuật toán.
- Tạo các hiệu ứng điều chế như chorus, flange.
- Thực hiện các thuật toán xử lý tín hiệu chuyên dụng.
DSP hoạt động như thế nào trong hệ thống karaoke?
Một hệ thống karaoke thường phải xử lý tín hiệu microphone trước khi đưa đến ampli và loa.

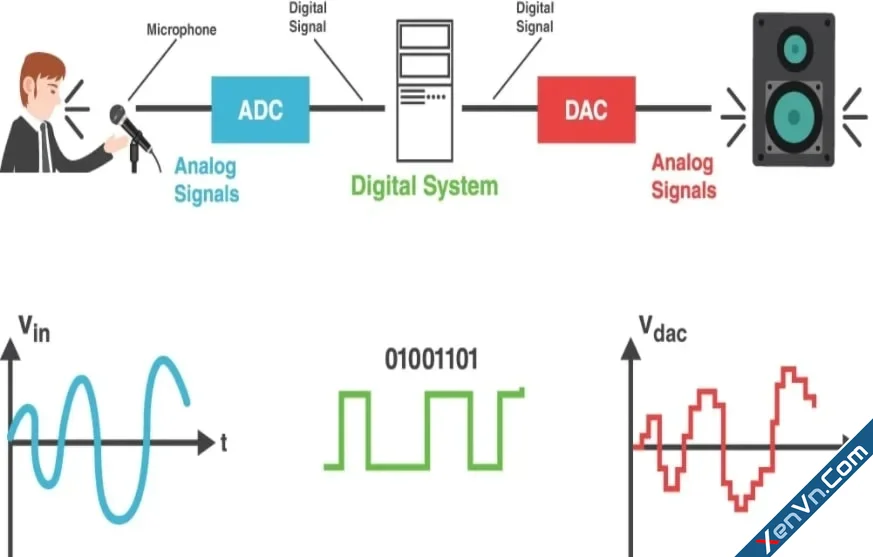

Khi người dùng hát vào microphone, tín hiệu âm thanh ban đầu là tín hiệu analog. Để DSP có thể xử lý tín hiệu này bằng thuật toán số, tín hiệu sẽ được chuyển đổi sang dạng số thông qua bộ ADC.
Sau đó, dữ liệu âm thanh được đưa vào khối xử lý DSP.
Có thể hình dung:
Microphone → Mạch tiền khuếch đại → ADC → DSP → DAC → Mạch khuếch đại → Loa
Trong khối DSP, tín hiệu có thể được xử lý theo chương trình đã được lập trình sẵn.
Ví dụ, một phần dữ liệu âm thanh có thể được lưu vào vùng nhớ delay. DSP sau đó đọc lại dữ liệu với một khoảng thời gian nhất định để tạo ra hiệu ứng trễ.
Nếu tín hiệu được lặp lại nhiều lần với mức âm lượng giảm dần, ta có thể tạo ra hiệu ứng Echo.
Nếu sử dụng nhiều đường trễ và các thuật toán xử lý phù hợp để tạo ra chuỗi phản xạ âm thanh dày và tự nhiên hơn, có thể tạo ra hiệu ứng Reverb.
Vì sao DSP có thể tạo Echo và Reverb?
Điểm quan trọng của các hiệu ứng như Echo và Reverb chính là thời gian và bộ nhớ.
DSP có thể lưu các mẫu âm thanh vào bộ nhớ rồi đọc lại chúng sau một khoảng thời gian.
Ví dụ đơn giản:
Âm thanh gốc → lưu vào bộ nhớ → đọc lại sau một khoảng thời gian → trộn với âm thanh gốc
Nếu thời gian trễ đủ rõ ràng, tai người có thể cảm nhận được một tiếng lặp lại, tạo thành hiệu ứng Echo.
Trong khi đó, Reverb thường phức tạp hơn. Thay vì chỉ tạo một tiếng lặp đơn giản, thuật toán có thể tạo ra nhiều thành phần trễ và phản xạ khác nhau để mô phỏng cảm giác âm thanh vang trong một không gian.
Đây cũng là lý do bộ nhớ bên trong DSP có vai trò rất quan trọng đối với các hiệu ứng âm thanh dựa trên delay.
DSP FV-1 – Một chip DSP dành cho xử lý hiệu ứng âm thanh

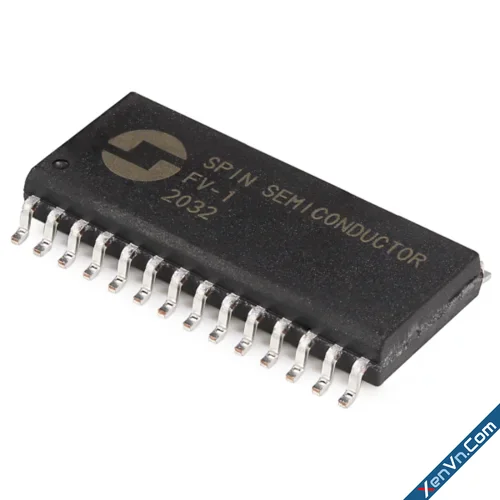

Một ví dụ đáng chú ý trong lĩnh vực xử lý hiệu ứng âm thanh là Spin Semiconductor FV-1.
FV-1 được thiết kế như một IC xử lý hiệu ứng âm thanh hoàn chỉnh, tích hợp ADC và DAC stereo bên trong. Nhà sản xuất cũng mô tả FV-1 như một giải pháp reverb hoàn chỉnh trong một IC.
Chip có thể sử dụng các chương trình được tích hợp sẵn trong ROM hoặc chương trình từ EEPROM bên ngoài. FV-1 hỗ trợ tổng cộng 16 chương trình, gồm 8 chương trình bên trong ROM và thêm 8 chương trình khi sử dụng EEPROM ngoài.
Đây là một trong những điểm thú vị của FV-1: cùng một phần cứng có thể thực hiện nhiều kiểu xử lý khác nhau tùy theo chương trình DSP.
Tài liệu của Spin Semiconductor liệt kê các chương trình mẫu như:
- Chorus-Reverb
- Flange-Reverb
- Tremolo-Reverb
- Pitch Shift
- Pitch-Echo
- Reverb
- Các chương trình Reverb khác
FV-1 xử lý âm thanh bằng bộ nhớ Delay như thế nào?
Một thành phần quan trọng bên trong FV-1 là 32K words delay RAM. Ở tốc độ lấy mẫu 32.768 kHz, tài liệu kỹ thuật của chip cho biết tổng thời gian delay nội bộ là khoảng 1 giây.
Điều này rất phù hợp với các thuật toán dựa trên delay như Echo và Reverb.
Có thể hình dung bộ nhớ delay giống như một vùng lưu trữ tạm thời:
Tín hiệu hiện tại → ghi vào RAM → đọc lại sau một khoảng thời gian → xử lý → trộn với tín hiệu khác
Bằng cách thay đổi vị trí đọc dữ liệu trong vùng nhớ, chương trình DSP có thể thay đổi thời gian trễ.
Đối với các thuật toán phức tạp hơn, nhiều vùng nhớ delay có thể được sử dụng với những thời gian khác nhau, sau đó các tín hiệu được cộng, lọc và hồi tiếp theo chương trình.
Đó chính là nền tảng để tạo ra những hiệu ứng âm thanh như Echo và Reverb.
Tần số lấy mẫu 32.768 kHz có ý nghĩa gì?
FV-1 được thiết kế để có thể sử dụng loại thạch anh 32.768 kHz phổ biến. Tài liệu của Spin Semiconductor cho biết ở mức clock 32.768 kHz, tốc độ lấy mẫu của hệ thống tương ứng với mức này và băng thông ADC/DAC khoảng 15 kHz. Khi sử dụng clock 48 kHz, băng thông có thể mở rộng lên trên 20 kHz.
Điều này có ý nghĩa khá thú vị khi ứng dụng FV-1 cho xử lý âm thanh karaoke.
Ở mức 32.768 kHz, mỗi giây tín hiệu có 32.768 mẫu.
Vì vậy, nếu sử dụng toàn bộ vùng nhớ delay 32K words, tổng thời gian delay nội bộ của FV-1 ở tốc độ này vào khoảng 1 giây.
Trong thực tế, chương trình DSP không nhất thiết phải dành toàn bộ bộ nhớ cho một hiệu ứng duy nhất.
Một chương trình có thể phân bổ các vùng nhớ khác nhau cho nhiều đường delay, tùy thuộc vào thuật toán và yêu cầu của hiệu ứng.
Ví dụ, một thuật toán có thể sử dụng một phần bộ nhớ cho các đường delay của Echo và phần khác cho các đường delay của Reverb.
Vì vậy, khi nói FV-1 có 32K words delay RAM, không nên hiểu rằng toàn bộ 32K luôn được dành cho một hiệu ứng duy nhất. Cách sử dụng bộ nhớ phụ thuộc vào chương trình DSP được nạp vào chip.
Khi Echo và Reverb chạy cùng lúc thì sao?
Đây là một trong những điểm thú vị nhất của DSP.
Một chương trình có thể thực hiện nhiều phép xử lý trên cùng một luồng tín hiệu.
Ví dụ:
Tín hiệu microphone
↓
Xử lý Echo
↓
Xử lý Reverb
↓
Trộn tín hiệu
↓
Output
Hoặc chương trình có thể chia tín hiệu thành các đường xử lý khác nhau rồi trộn chúng lại.
Tùy vào thuật toán, bộ nhớ delay có thể được phân bổ cho các đường delay khác nhau. Vì FV-1 có bộ nhớ delay giới hạn, việc thiết kế chương trình phải cân bằng giữa thời gian delay, số lượng đường delay, độ phức tạp của thuật toán và số hiệu ứng cần thực hiện.
Đây cũng là lý do một chương trình DSP tốt không đơn giản chỉ là "thêm Echo và Reverb", mà còn phải tính toán cách sử dụng tài nguyên bên trong chip.
DSP còn có thể làm được gì ngoài Echo và Reverb?
DSP không bị giới hạn ở những hiệu ứng vang.
Tài liệu FV-1 cho biết DSP core bên trong chip có các khối xử lý như MAC/ALU, LOG, EXP, các thanh ghi và các bộ tạo LFO. Những thành phần này cho phép lập trình nhiều thuật toán xử lý tín hiệu khác nhau.
FV-1 còn có các LFO như SIN0, SIN1, RMP0 và RMP1. Theo tài liệu ứng dụng của Spin Semiconductor, các LFO này có thể được sử dụng để tạo các hiệu ứng điều chế như chorus, flange hoặc pitch shift.
Đặc biệt, bằng cách thay đổi vị trí đọc trong vùng delay memory theo một LFO, chương trình có thể tạo ra sự thay đổi tần số của tín hiệu. Đây là nguyên lý được tài liệu FV-1 mô tả khi xây dựng các hiệu ứng chorus và pitch shift.
Điều đó cho thấy một chip DSP nhỏ có thể thực hiện nhiều loại xử lý âm thanh khác nhau chỉ bằng cách thay đổi thuật toán.
DSP trong hệ thống karaoke và bài toán chống hú
Ngoài Echo và Reverb, DSP còn có thể được lập trình để thực hiện các thuật toán xử lý tín hiệu phục vụ mục đích giảm hú rít microphone.
Trong hệ thống karaoke, hiện tượng hú thường xảy ra khi âm thanh từ loa được microphone thu trở lại, tạo thành vòng lặp khuếch đại.
Một phương pháp xử lý bằng DSP là sử dụng thuật toán làm thay đổi hoặc dịch chuyển tần số của tín hiệu trong đường xử lý.
FV-1 có khả năng lập trình các thuật toán liên quan đến pitch shift và xử lý tần số. Tài liệu kỹ thuật của Spin Semiconductor cũng mô tả việc sử dụng LFO và delay memory để dịch chuyển tần số tín hiệu.
Từ nền tảng xử lý số này, nhà thiết kế có thể xây dựng các chương trình DSP phục vụ những mục đích cụ thể, trong đó có các thuật toán xử lý tín hiệu dùng cho hệ thống âm thanh karaoke.
Mạch Echo Reverb DSP Chống Hú của Reverb.Vn
Từ những nguyên lý trên, DSP có thể trở thành một phần rất hữu ích trong thiết kế thiết bị karaoke nhỏ gọn.
Mạch Echo Reverb DSP Chống Hú của Reverb.Vn được phát triển theo hướng tích hợp nhiều chức năng xử lý âm thanh trên cùng một mạch, sử dụng DSP FV-1 làm thành phần xử lý trung tâm.
Mạch hướng đến các ứng dụng karaoke cần đồng thời:
- Xử lý hiệu ứng Echo.
- Xử lý hiệu ứng Reverb.
- Điều chỉnh âm sắc.
- Xử lý chống hú bằng thuật toán dịch tần.
- Thiết kế gọn gàng, thuận tiện khi tích hợp vào hệ thống âm thanh.
Đây cũng là hướng tiếp cận của Mạch Echo Reverb DSP Chống Hú Reverb.Vn: sử dụng khả năng xử lý số của FV-1 để kết hợp Echo + Reverb + xử lý chống hú trong một giải pháp nhỏ gọn.
Kết luận
DSP là công nghệ xử lý tín hiệu số, cho phép tín hiệu âm thanh được xử lý bằng các thuật toán thay vì chỉ dựa vào các mạch analog truyền thống.
Trong hệ thống karaoke, DSP có thể đảm nhiệm nhiều nhiệm vụ như Echo, Reverb, Delay, lọc tín hiệu, điều chế, pitch shift và các thuật toán xử lý âm thanh chuyên dụng.
Với FV-1, bên trong chip có ADC/DAC stereo, DSP core, bộ nhớ delay 32K words và các LFO có thể lập trình. Ở tốc độ lấy mẫu 32.768 kHz, tổng thời gian delay nội bộ được công bố khoảng 1 giây.
Điểm đáng chú ý là sức mạnh của DSP không chỉ nằm ở phần cứng mà còn nằm ở chương trình và thuật toán được thiết kế cho chip. Cùng một chip DSP có thể tạo ra những hiệu ứng rất khác nhau khi sử dụng những chương trình xử lý khác nhau.
Đó cũng là nền tảng để các mạch âm thanh như Mạch Echo Reverb DSP Chống Hú của Reverb.Vn kết hợp nhiều chức năng xử lý âm thanh trong một thiết kế nhỏ gọn, phục vụ nhu cầu nâng cấp và xây dựng hệ thống karaoke.
