Trộn Tín Hiệu Âm Thanh Bằng Op-Amp: Mạch Đảo Và Mạch Không Đảo Có Gì Khác Nhau?

Trộn Tín Hiệu Âm Thanh Bằng Op-Amp: Mạch Đảo Và Mạch Không Đảo Có Gì Khác Nhau?

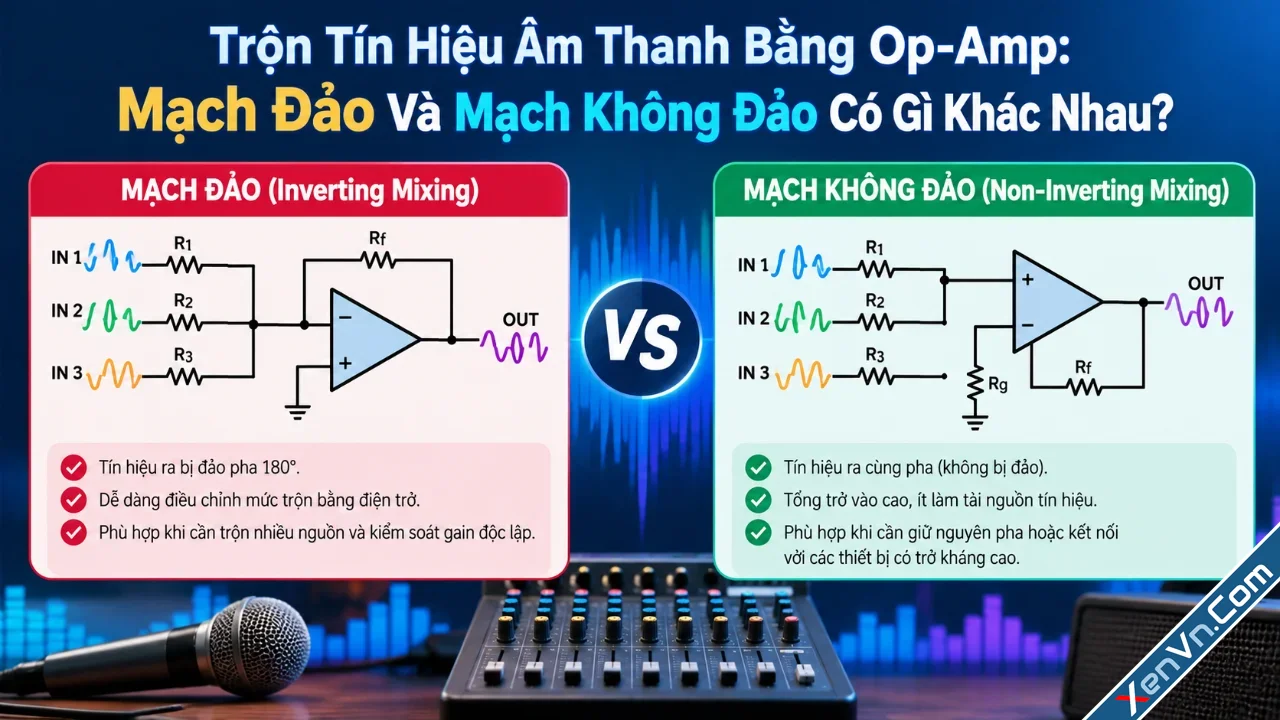

Tron Tin Hieu Am Thanh Bang Op-Amp.webp


Trong các thiết bị âm thanh như mixer, amply karaoke, mạch echo và reverb, việc trộn nhiều tín hiệu âm thanh thành một tín hiệu đầu ra là một công đoạn rất quan trọng. Nếu thiết kế không phù hợp, mạch trộn có thể làm thay đổi mức âm lượng, tăng nhiễu hoặc khiến việc phối hợp các tín hiệu trở nên khó kiểm soát.

Một trong những giải pháp phổ biến để thực hiện công việc này là sử dụng op-amp (bộ khuếch đại thuật toán). Hai cấu hình thường gặp là mạch trộn op-amp ở cổng đảo và mạch trộn op-amp ở cổng không đảo. Mỗi phương pháp đều có nguyên lý hoạt động, ưu điểm và hạn chế riêng.

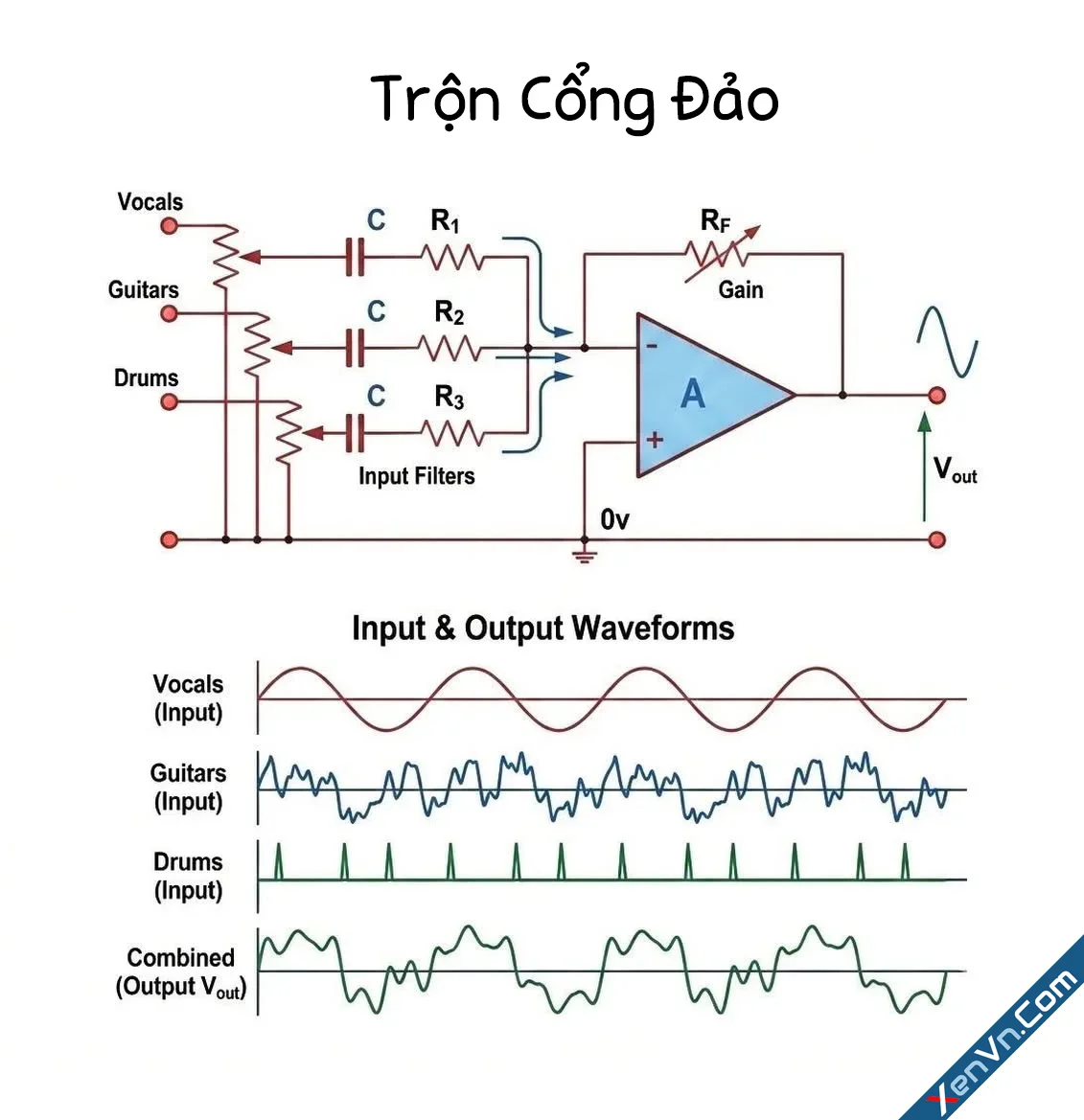

1. Mạch trộn âm thanh sử dụng op-amp ở cổng đảo



Mạch trộn đảo thường sử dụng một op-amp với nhiều điện trở đầu vào. Mỗi tín hiệu âm thanh được đưa qua một điện trở riêng rồi kết nối vào cổng đảo (ký hiệu –) của op-amp. Cổng không đảo (+) thường được nối với điểm điện áp tham chiếu phù hợp, chẳng hạn mass ảo trong mạch nguồn đơn hoặc mass tín hiệu trong mạch nguồn đối xứng.

Một điện trở hồi tiếp được kết nối từ đầu ra về cổng đảo để thiết lập độ khuếch đại của mạch.

Nguyên lý hoạt động
Khi nhiều tín hiệu âm thanh đi vào các điện trở đầu vào, dòng điện do từng tín hiệu tạo ra sẽ được cộng lại tại nút trộn. Op-amp cùng điện trở hồi tiếp chuyển tổng dòng điện này thành điện áp đầu ra.

Trong cấu hình lý tưởng, điện áp đầu ra được biểu diễn bằng công thức:
Vout=−Rf(V1R1+V2R2+⋯+VnRn)V_{out}=-R_f\left(\frac{V_1}{R_1}+\frac{V_2}{R_2}+\cdots+\frac{V_n}{R_n}\right)

Trong đó:
  • V1,V2,…,VnV_1,V_2,\ldots,V_n: Các tín hiệu âm thanh đầu vào.
  • R1,R2,…,RnR_1,R_2,\ldots,R_n: Các điện trở dùng để đưa tín hiệu vào nút trộn.
  • RfR_f: Điện trở hồi tiếp quyết định mức khuếch đại của mạch.
  • VoutV_{out}: Tín hiệu âm thanh đầu ra sau khi trộn.
Dấu âm trong công thức cho biết tín hiệu đầu ra bị đảo pha 180 độ so với tín hiệu đầu vào trong điều kiện mạch tuyến tính lý tưởng.

Ưu điểm của mạch trộn đảo
Thứ nhất, khả năng trộn nhiều tín hiệu tốt.
Mỗi tín hiệu có thể đi qua một điện trở riêng, giúp việc thiết lập mức đóng góp của từng đường tín hiệu tương đối đơn giản.

Thứ hai, hạn chế tương tác giữa các nguồn tín hiệu. Nút trộn được giữ gần mức điện áp tham chiếu nhờ hồi tiếp âm. Vì vậy, các tín hiệu đầu vào ít ảnh hưởng lẫn nhau hơn so với cách nối trực tiếp nhiều nguồn âm thanh vào cùng một điểm.

Thứ ba, dễ điều chỉnh độ khuếch đại. Có thể thay đổi điện trở đầu vào hoặc điện trở hồi tiếp để thiết lập mức trộn phù hợp với thiết kế.

Thứ tư, phù hợp với mạch trộn tín hiệu trong thiết bị âm thanh. Cấu hình này thường được sử dụng khi cần cộng tín hiệu từ nhiều nguồn, chẳng hạn tín hiệu micro, tín hiệu nhạc hoặc các đường hiệu ứng âm thanh.

Nhược điểm của mạch trộn đảo
Hạn chế dễ nhận thấy nhất là tín hiệu đầu ra bị đảo pha so với tín hiệu đầu vào. Điều này không nhất thiết làm âm thanh nghe kém đi, nhưng cần được tính đến khi phối hợp với các đường tín hiệu khác.

Nếu trộn đồng thời tín hiệu trực tiếp và tín hiệu đã qua xử lý, cần chú ý cực tính và độ trễ của từng đường. Trong một số trường hợp, sự kết hợp không phù hợp có thể gây hiện tượng cộng hưởng hoặc triệt tiêu một phần tín hiệu ở một số tần số.

Ngoài ra, điện trở và đặc tính nhiễu của op-amp cũng ảnh hưởng đến chất lượng tín hiệu. Khi trộn nhiều đường âm thanh có mức tín hiệu lớn, tổng tín hiệu có thể vượt khả năng xử lý tuyến tính của op-amp, dẫn đến méo hoặc clipping.

Vì vậy, việc lựa chọn giá trị điện trở và mức tín hiệu đầu vào rất quan trọng.

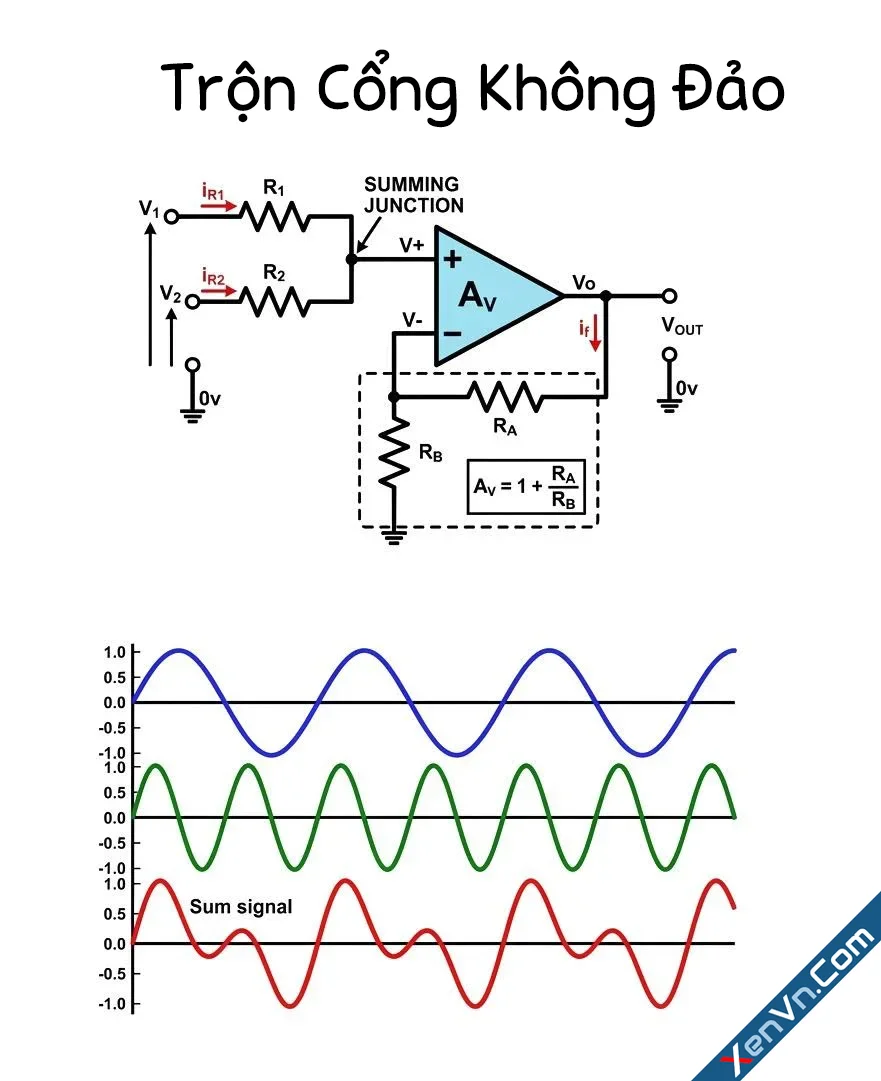

2. Mạch trộn âm thanh sử dụng op-amp ở cổng không đảo



Khác với cấu hình đảo, mạch trộn không đảo đưa tín hiệu cần xử lý vào cổng không đảo (+) của op-amp. Cổng đảo (–) thường được sử dụng để tạo mạng hồi tiếp âm nhằm thiết lập hệ số khuếch đại.

Để trộn nhiều tín hiệu, người thiết kế có thể sử dụng mạng điện trở để kết hợp các nguồn tín hiệu trước khi đưa chúng vào cổng không đảo.

Nguyên lý hoạt động
Khi các tín hiệu đầu vào được đưa qua những điện trở riêng và kết hợp tại một nút chung, điện áp tại nút này phụ thuộc vào điện áp của từng nguồn, giá trị điện trở và trở kháng của các nhánh liên quan.

Op-amp sau đó khuếch đại điện áp này theo hệ số khuếch đại của cấu hình không đảo. Với mạch không đảo cơ bản sử dụng mạng hồi tiếp điện trở, hệ số khuếch đại điện áp là:
Av=1+RfRgA_v=1+\frac{R_f}{R_g}

Trong đó RfR_f là điện trở hồi tiếp và RgR_g là điện trở nối từ cổng đảo đến điểm tham chiếu.

Cần lưu ý rằng công thức trên mô tả hệ số khuếch đại của tầng op-amp không đảo. Nó không có nghĩa đầu ra luôn bằng tổng số học của mọi tín hiệu đầu vào. Mức đóng góp của từng nguồn vẫn phụ thuộc vào mạng điện trở trộn và trở kháng của mạch.

Ưu điểm của mạch trộn không đảo
Thứ nhất, tín hiệu đầu ra không bị đảo pha tại tầng khuếch đại.
Đây là ưu điểm hữu ích khi thiết kế cần giữ nguyên cực tính giữa các tầng tín hiệu.

Thứ hai, trở kháng đầu vào của tầng op-amp không đảo thường cao. Đặc điểm này giúp tầng khuếch đại ít tải nguồn tín hiệu được nối trực tiếp vào cổng không đảo.

Thứ ba, có thể kết hợp trộn tín hiệu và khuếch đại. Người thiết kế có thể lựa chọn hệ số khuếch đại phù hợp để đưa tín hiệu lên mức cần thiết cho tầng xử lý tiếp theo.

Thứ tư, phù hợp với các ứng dụng cần bảo toàn cực tính tín hiệu. Trong một số thiết kế tiền khuếch đại hoặc xử lý âm thanh, cấu hình không đảo giúp đơn giản hóa việc phối hợp pha giữa các tầng.

Nhược điểm của mạch trộn không đảo
Điểm cần chú ý là việc kết hợp nhiều nguồn tín hiệu tại cổng không đảo bằng mạng điện trở có thể khiến các nguồn tương tác với nhau. Điện áp tại nút trộn không chỉ phụ thuộc vào giá trị từng điện trở mà còn phụ thuộc vào trở kháng đầu ra của các nguồn tín hiệu.

Do đó, nếu thiết kế mạng điện trở không phù hợp, mức đóng góp của từng tín hiệu có thể không đúng như mong muốn.

Ngoài ra, vì đầu ra của op-amp không đảo cùng pha với tín hiệu tại đầu vào, việc trộn nhiều nguồn vẫn có thể xảy ra cộng hưởng hoặc triệt tiêu tín hiệu nếu bản thân các nguồn đã có quan hệ pha không phù hợp.

Để đạt kết quả tốt, người thiết kế cần tính toán mạng điện trở, hệ số khuếch đại và trở kháng đầu vào. Khi cần cách ly các nguồn tín hiệu tốt hơn, có thể sử dụng thêm tầng đệm hoặc một tầng trộn riêng trước op-amp.

3. So sánh mạch trộn op-amp đảo và không đảo

Tiêu chíMạch trộn đảoMạch trộn không đảo
Cổng nhận tín hiệuCổng đảo (–)Cổng không đảo (+)
Pha đầu ra của tầng trộnĐảo 180 độ trong cấu hình lý tưởngKhông đảo pha trong cấu hình cơ bản
Cách cộng tín hiệuCộng dòng điện tại nút trộnKết hợp điện áp qua mạng điện trở
Khả năng cách ly các nguồnThường tốt hơn nhờ nút trộn gần mức tham chiếuPhụ thuộc nhiều vào mạng điện trở và trở kháng nguồn
Điều chỉnh mức trộnThuận tiện bằng điện trở từng nhánhCó thể thực hiện bằng mạng điện trở đầu vào
Ứng dụngMixer, mạch cộng tín hiệu, tầng trộn hiệu ứngTầng đệm, tiền khuếch đại và mạch trộn giữ nguyên pha

Không có cấu hình nào luôn tốt hơn trong mọi trường hợp. Lựa chọn phù hợp phụ thuộc vào số lượng tín hiệu cần trộn, trở kháng nguồn, mức tín hiệu, yêu cầu về pha và mục tiêu thiết kế của toàn bộ hệ thống.

4. Khi trộn tín hiệu Echo và Reverb trong hệ thống karaoke cần chú ý điều gì?

Trong một hệ thống karaoke, tín hiệu âm thanh có thể được chia thành nhiều đường xử lý. Chẳng hạn, tín hiệu micro trực tiếp được kết hợp với tín hiệu echo và reverb để tạo cảm giác giọng hát đầy đặn, có độ ngân và không gian hơn.

Khi thiết kế tầng trộn, có một số yếu tố quan trọng cần quan tâm:
  • Cân bằng mức tín hiệu: Tín hiệu echo hoặc reverb quá lớn có thể khiến giọng hát bị nhòe, trong khi hiệu ứng quá nhỏ lại không tạo được độ vang mong muốn.
  • Trở kháng đầu vào: Cần tránh để các đường tín hiệu tải lẫn nhau, làm thay đổi âm lượng hoặc đặc tính tần số.
  • Độ lợi và khoảng dự trữ tín hiệu: Tổng tín hiệu sau khi trộn không được vượt quá giới hạn hoạt động tuyến tính của op-amp và các tầng tiếp theo.
  • Quan hệ pha và độ trễ: Tín hiệu trực tiếp và tín hiệu hiệu ứng có thể có quan hệ pha khác nhau. Đặc biệt, echo và reverb có cấu trúc trễ riêng, vì vậy cần đánh giá toàn bộ đường tín hiệu thay vì chỉ nhìn vào việc đảo pha 180 độ.
  • Nhiễu và méo: Nên chọn op-amp, điện trở và cách bố trí mạch phù hợp để duy trì chất lượng âm thanh.
Một điểm cần nhớ là đảo pha không đồng nghĩa với làm giảm chất lượng âm thanh. Điều quan trọng là các đường tín hiệu được phối hợp đúng cách, tránh clipping và hạn chế sự triệt tiêu không mong muốn khi chúng được cộng lại.

5. Giải pháp nâng cấp âm thanh karaoke với chi phí tiết kiệm



Bạn đang muốn nâng cấp chất lượng âm thanh cho hệ thống karaoke của mình với chi phí tiết kiệm nhất mà vẫn có hiệu ứng vang hay, dễ điều chỉnh và hỗ trợ hạn chế hú rít micro?

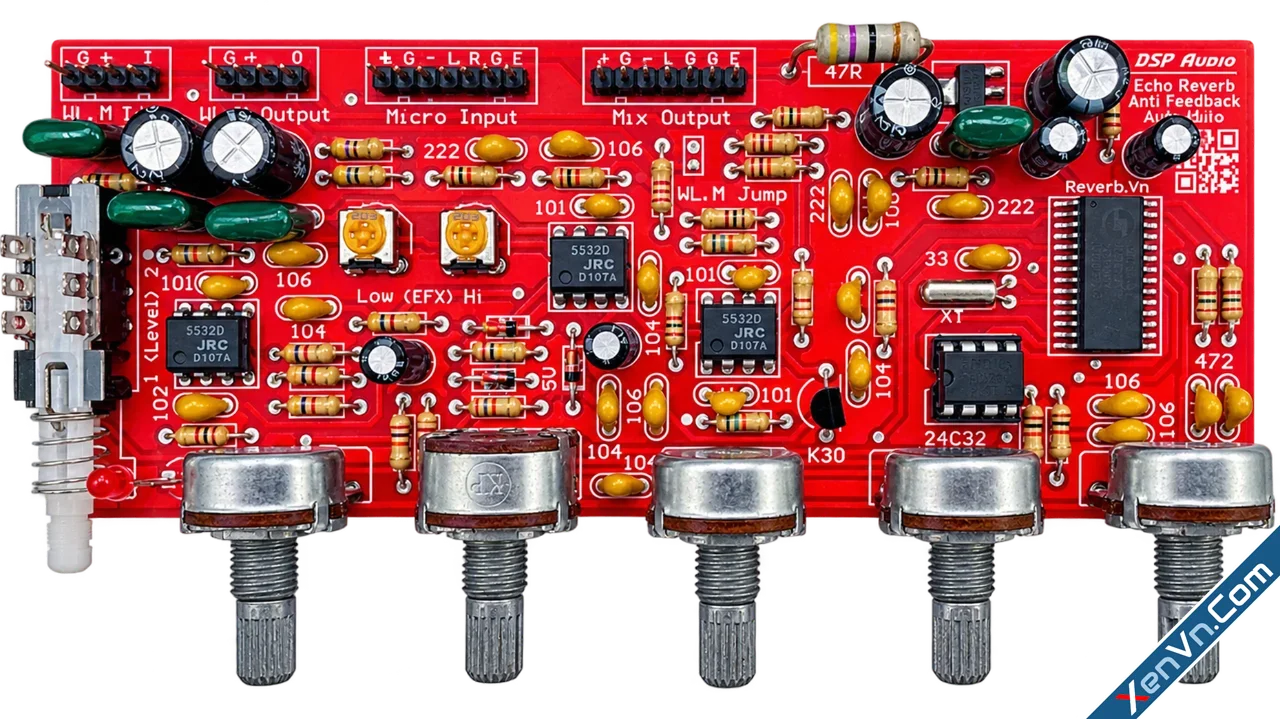

Hãy thử Mạch Echo Reverb DSP Chống Hú của Reverb.Vn – giải pháp tích hợp nhiều chức năng xử lý âm thanh trong một mạch điện nhỏ gọn.

Sản phẩm sử dụng chip DSP FV-1 để xử lý hiệu ứng âm thanh, kết hợp các tính năng phục vụ hệ thống karaoke:
  • Hiệu ứng Echo – Reverb: Tạo tiếng vang và độ ngân cho giọng hát, giúp âm thanh có chiều sâu hơn.
  • Chống hú bằng dịch tần: Hỗ trợ giảm hiện tượng hú rít micro bằng phương pháp xử lý dịch tần tín hiệu.
  • Tự động ngắt tiếng khi không hát: Giúp hạn chế tiếng ồn và tạp âm khi người dùng ngừng hát.
  • Điều chỉnh âm sắc và hiệu ứng: Cho phép người dùng tùy chỉnh các thông số để phù hợp hơn với giọng hát, micro và hệ thống loa.
Thay vì phải kết hợp nhiều mạch xử lý riêng biệt, bạn có thể cân nhắc giải pháp tích hợp này để đơn giản hóa việc nâng cấp hệ thống karaoke tại nhà hoặc các bộ loa karaoke phù hợp.

Nếu bạn đang tìm kiếm một giải pháp Echo Reverb DSP chống hú karaoke với nhiều tính năng trong cùng một sản phẩm, hãy tham khảo Mạch Echo Reverb DSP Chống Hú của Reverb.Vn để tìm hiểu thêm về cách lắp đặt và sử dụng.

Reverb.Vn – Giải pháp xử lý âm thanh karaoke gọn gàng, tiện lợi và tiết kiệm chi phí.
