Trong các thiết bị âm thanh như mixer, preamp micro, mạch echo và reverb karaoke, op-amp là một linh kiện quan trọng giúp khuếch đại và xử lý tín hiệu âm thanh trước khi đưa đến các tầng xử lý tiếp theo.
JRC 5532D là một mã linh kiện thường được nhắc đến trong các mạch âm thanh nhờ đặc tính nhiễu thấp, khả năng khuếch đại tốt và khả năng đáp ứng tín hiệu ở dải tần rộng. Vậy IC này có những thông số kỹ thuật gì, có phù hợp để xử lý tín hiệu âm thanh karaoke hay không và nó đóng vai trò như thế nào trong một mạch Echo Reverb DSP?
1. JRC 5532D là gì?

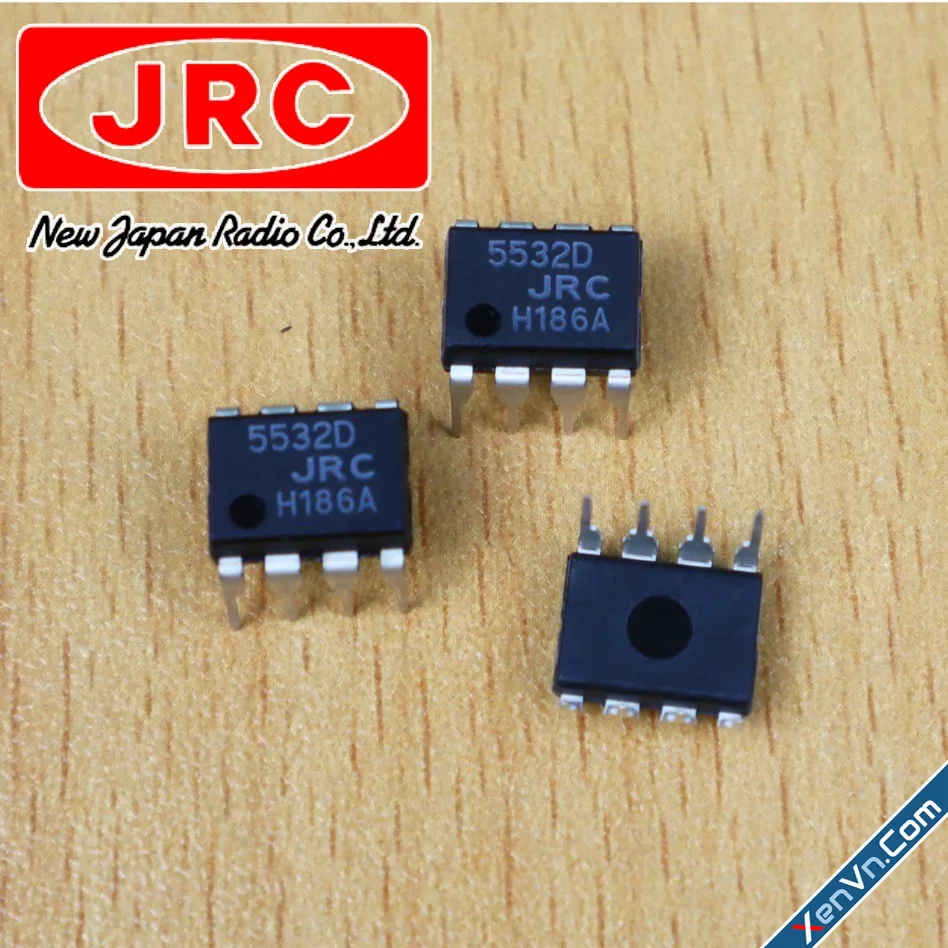

JRC 5532D thường được gọi là IC khuếch đại thuật toán kép, thuộc dòng 5532. Tài liệu kỹ thuật NJM5532 do nhà sản xuất New Japan Radio công bố mô tả đây là một op-amp kép có độ nhiễu thấp, khả năng tải đầu ra tốt và băng thông rộng hơn so với các op-amp thông dụng như NJM1458.
Chữ dual có nghĩa là bên trong một IC có hai bộ khuếch đại thuật toán độc lập. Nhờ đó, nhà thiết kế có thể sử dụng cùng một linh kiện cho nhiều công đoạn xử lý tín hiệu, chẳng hạn như khuếch đại, lọc tần số, đệm tín hiệu hoặc phối hợp các tầng âm thanh.
Dòng IC này được thiết kế hướng đến những ứng dụng đòi hỏi chất lượng tín hiệu tốt, bao gồm thiết bị âm thanh chuyên nghiệp, mạch đo lường và các hệ thống khuếch đại tín hiệu.
2. Thông số kỹ thuật của JRC 5532D

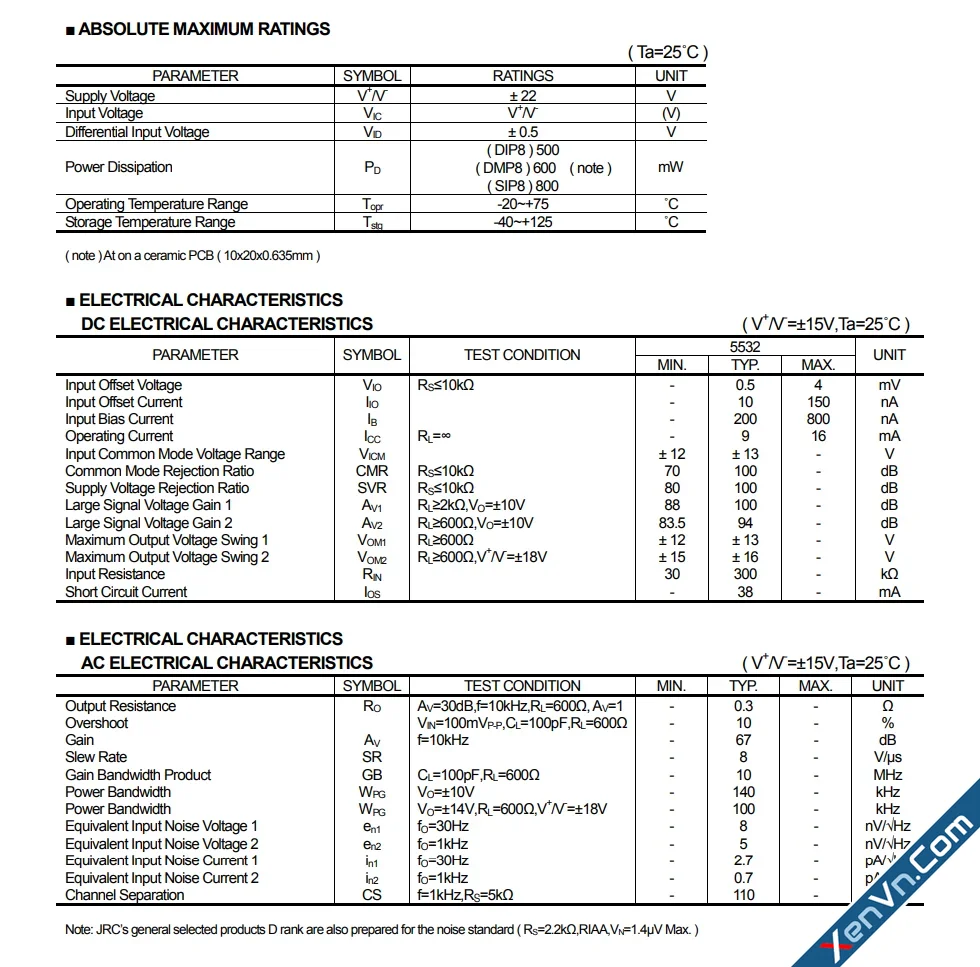

Dựa trên datasheet NJM5532, phiên bản NJM5532D có các thông số tiêu biểu sau:
| Thông số | Giá trị tiêu biểu |
| Loại linh kiện | Op-amp kép, 2 kênh |
| Công nghệ | Bipolar |
| Điện áp hoạt động | ±3V đến ±20V |
| Điện áp nguồn tối đa tuyệt đối | ±22V |
| Băng thông tín hiệu nhỏ | 10MHz |
| Tốc độ đáp ứng (Slew Rate) | 8V/µs |
| Điện áp nhiễu đầu vào tại 1kHz | 5nV/√Hz |
| Điện áp nhiễu đầu vào tại 30Hz | 8nV/√Hz |
| Độ lợi điện áp lớn, tải từ 2kΩ | 100dB điển hình |
| CMRR | 100dB điển hình |
| Dải công suất (Power Bandwidth) | 140kHz điển hình tại mức đầu ra ±10V |
| Khả năng tải đầu ra | Có thể làm việc với tải 600Ω trong điều kiện thử nghiệm quy định |
| Dạng vỏ của phiên bản D | DIP-8 |
Các giá trị trên là thông số điển hình hoặc giới hạn được nêu trong những điều kiện thử nghiệm cụ thể của datasheet, không phải tất cả đều là giá trị được bảo đảm trong mọi mạch điện. Đặc biệt, ±22V là giới hạn tuyệt đối chứ không phải điện áp nên sử dụng thường xuyên.
Độ nhiễu thấp
Một trong những điểm đáng chú ý của dòng 5532 là điện áp nhiễu đầu vào tương đương chỉ khoảng 5nV/√Hz tại 1kHz theo thông số điển hình.
Trong mạch âm thanh, tín hiệu từ micro có thể khá nhỏ trước khi được khuếch đại. Nhiễu phát sinh trong tầng đầu vào có thể được khuếch đại cùng tín hiệu mong muốn, làm giảm độ sạch của âm thanh.
Một op-amp có đặc tính nhiễu thấp sẽ giúp nhà thiết kế giảm một nguồn nhiễu quan trọng trong đường tín hiệu. Tuy nhiên, độ nhiễu tổng thể còn phụ thuộc vào điện trở, nguồn cấp, bố trí mạch in, cách nối mass và các linh kiện xung quanh.
Băng thông rộng và tốc độ đáp ứng tốt
Băng thông tín hiệu nhỏ khoảng 10MHz cùng tốc độ đáp ứng 8V/µs cho thấy 5532 có khả năng đáp ứng nhanh đối với sự thay đổi của tín hiệu điện áp.
Đối với âm thanh karaoke, tín hiệu không chỉ gồm một tần số đơn lẻ mà là sự kết hợp của nhiều thành phần tần số và biên độ biến thiên liên tục. Những đặc tính trên tạo điều kiện để op-amp khuếch đại tín hiệu âm thanh trong dải nghe mà không gặp giới hạn băng thông của chính linh kiện trong điều kiện thiết kế phù hợp.
Cần lưu ý rằng băng thông 10MHz không có nghĩa mạch âm thanh sẽ có chất lượng tốt hơn theo tỷ lệ tương ứng. Chất lượng thực tế còn phụ thuộc vào độ lợi, tải, độ ổn định và thiết kế toàn bộ tầng khuếch đại.
Khả năng khuếch đại và điều khiển tải
Datasheet ghi nhận độ lợi điện áp lớn điển hình khoảng 100dB trong điều kiện tải từ 2kΩ trở lên. Đây là độ lợi vòng hở, không phải mức khuếch đại cố định mà người dùng nhận được ở đầu ra.
Trong mạch thực tế, độ lợi được xác định chủ yếu bởi mạng điện trở hồi tiếp và cấu hình của op-amp. Nhờ khả năng điều khiển tải tương đối tốt, dòng 5532 có thể đảm nhiệm các tầng đệm hoặc khuếch đại tín hiệu khi được thiết kế đúng cách.
3. JRC 5532D có phù hợp để xử lý tín hiệu âm thanh không?
Có. Dòng 5532 là một lựa chọn phù hợp cho nhiều mạch xử lý âm thanh analog, đặc biệt khi cần độ nhiễu thấp, khả năng khuếch đại tốt và băng thông rộng.
Trong hệ thống karaoke, op-amp có thể được sử dụng ở nhiều vị trí khác nhau.
- Tầng tiền khuếch đại: Khuếch đại tín hiệu micro trước khi đưa vào các khối xử lý tiếp theo.
- Mạch cân chỉnh âm sắc: Tham gia các mạch lọc và điều chỉnh dải trầm, dải cao tùy theo sơ đồ thiết kế.
- Mạch lọc tín hiệu: Kết hợp với điện trở và tụ điện để tạo bộ lọc thông thấp, thông cao hoặc các bộ lọc có đặc tính khác.
- Tầng đệm và phối hợp tín hiệu: Giúp cách ly các tầng mạch, hạn chế ảnh hưởng của tải và hỗ trợ phối hợp trở kháng.
- Mạch xử lý hiệu ứng: Đảm nhiệm các công đoạn analog trước hoặc sau bộ xử lý tín hiệu số DSP.
4. Vì sao JRC 5532D được quan tâm trong mạch echo reverb karaoke?
Một mạch echo reverb thường phải phối hợp giữa phần xử lý analog và phần xử lý hiệu ứng. Phần analog đảm nhiệm những công việc như tiếp nhận, khuếch đại, lọc và phối hợp tín hiệu; trong khi bộ xử lý số tạo ra các hiệu ứng như tiếng lặp echo và không gian vang reverb.
Khi sử dụng op-amp 5532 trong những công đoạn analog phù hợp, nhà thiết kế có thể tận dụng đặc tính nhiễu thấp và khả năng đáp ứng tín hiệu của linh kiện để xây dựng đường âm thanh đáp ứng yêu cầu của hệ thống.
Tuy nhiên, cần phân biệt rõ hai nhiệm vụ: op-amp 5532 không tự tạo ra hiệu ứng echo hoặc reverb chỉ bằng đặc tính khuếch đại của nó. Các hiệu ứng này cần được tạo bởi mạch trễ analog chuyên dụng hoặc thuật toán xử lý số DSP, tùy theo thiết kế.
Một hệ thống âm thanh được thiết kế tốt phải đảm bảo các tầng khuếch đại không bị quá tải, mức tín hiệu phù hợp với đầu vào và đầu ra của từng khối, đồng thời hạn chế nhiễu và méo không mong muốn.
5. JRC 5532D kết hợp với DSP FV-1 trong xử lý âm thanh
DSP FV-1 của Spin Semiconductor là IC xử lý hiệu ứng âm thanh số tích hợp bộ chuyển đổi ADC và DAC, bộ xử lý DSP cùng bộ nhớ trễ nội. Chip hỗ trợ các ứng dụng như reverb, chorus, flange và các hiệu ứng âm thanh có thể lập trình.
Khi sử dụng tinh thể thạch anh 32.768kHz, FV-1 có tốc độ lấy mẫu tương ứng 32.768kHz và băng thông ADC-DAC giảm 3dB được datasheet công bố trong khoảng 14,5–15,5kHz. Đây là những đặc điểm cần cân nhắc khi thiết kế hệ thống hiệu ứng karaoke. <FileCite ref_id="turn0file1" />
Trong một mạch Echo Reverb DSP, hai nhóm linh kiện đảm nhiệm những nhiệm vụ khác nhau:
- Op-amp JRC 5532D: Tham gia các tầng xử lý tín hiệu analog theo sơ đồ mạch.
- DSP FV-1: Thực hiện các thuật toán xử lý số để tạo hiệu ứng âm thanh.
- Linh kiện thụ động: Điện trở, tụ điện và các linh kiện khác góp phần xác định đặc tính lọc, hồi tiếp, ghép tầng và độ ổn định của mạch.
6. Những lưu ý khi sử dụng JRC 5532D
Để khai thác tốt dòng op-amp này trong mạch âm thanh, cần chú ý một số vấn đề kỹ thuật.
Nguồn cấp phù hợp: Điện áp nguồn phải nằm trong giới hạn cho phép, đồng thời phù hợp với sơ đồ và mức tín hiệu cần xử lý. Không nên mặc định 5532 có thể hoạt động trực tiếp với nguồn đơn điện áp thấp trong mọi cấu hình.
Trở kháng đầu vào và linh kiện ngoại vi: Dòng 5532 sử dụng công nghệ ngõ vào bipolar. Dòng phân cực đầu vào có thể ảnh hưởng đến sai lệch điện áp khi phối hợp với điện trở nguồn lớn, vì vậy cần lựa chọn giá trị linh kiện phù hợp.
Tụ ghép tín hiệu: Giá trị tụ ghép kết hợp với trở kháng của tầng mạch tạo thành mạch lọc thông cao. Chẳng hạn, khi thay đổi trở kháng đầu vào hoặc đầu ra của một tầng, đáp tuyến tần số thấp có thể thay đổi ngay cả khi vẫn sử dụng tụ điện cùng giá trị.
Bố trí mạch in và chống nhiễu: Đường nguồn, đường mass, tụ lọc nguồn và cách bố trí các tầng khuếch đại đều ảnh hưởng đến độ ổn định và chất lượng âm thanh.
Lựa chọn linh kiện đúng nguồn gốc: Khi mua linh kiện mang nhãn JRC 5532D, nên đối chiếu nhà sản xuất, mã in trên IC, dạng vỏ và datasheet tương ứng. Không nên mặc định mọi linh kiện có ký hiệu gần giống nhau đều có chất lượng hoặc thông số hoàn toàn đồng nhất.

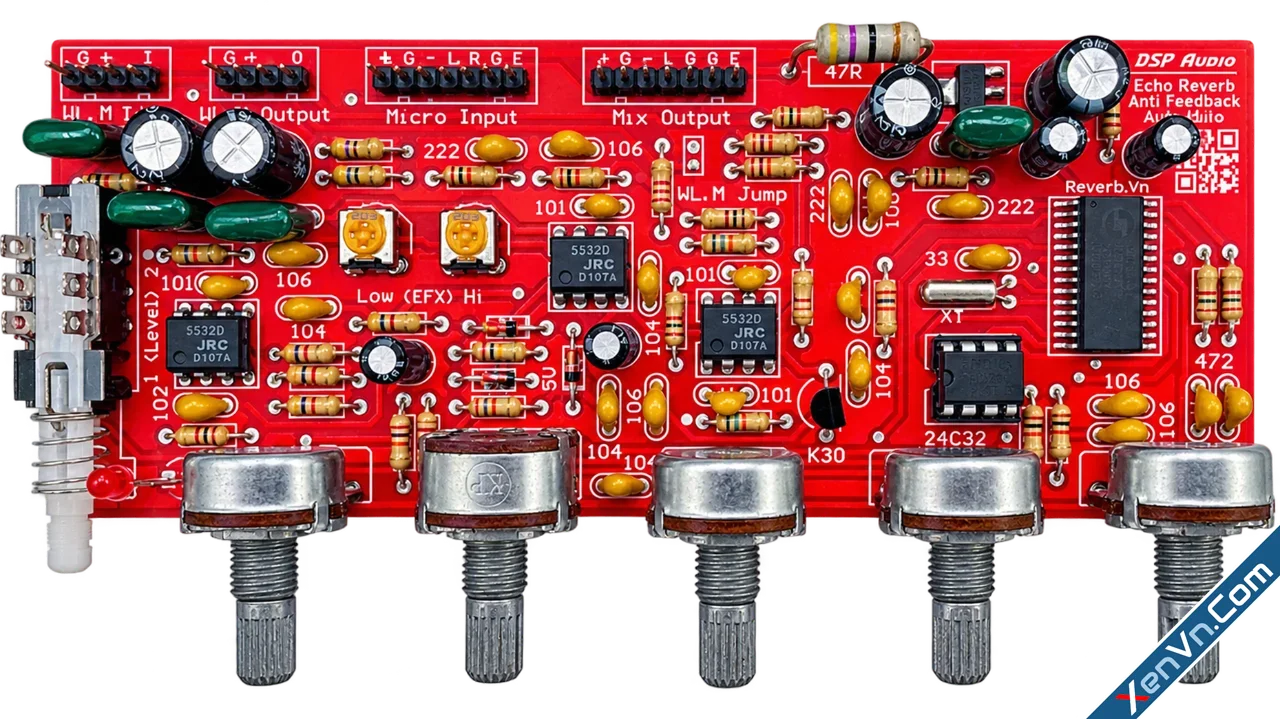

7. Mạch Echo Reverb DSP Chống Hú của Reverb.Vn
Nếu bạn đang tìm kiếm một giải pháp xử lý hiệu ứng cho hệ thống karaoke, Mạch Echo Reverb DSP Chống Hú của Reverb.Vn là sản phẩm tích hợp nhiều chức năng trong cùng một mạch, hướng đến nhu cầu nâng cấp âm thanh karaoke thuận tiện và tiết kiệm chi phí.
Sản phẩm sử dụng DSP FV-1 để xử lý hiệu ứng echo, reverb và tích hợp chức năng chống hú bằng thuật toán dịch tần. Mạch cũng sử dụng op-amp JRC 5532D cùng các linh kiện chất lượng cao được lựa chọn cho thiết kế.
Việc kết hợp phần xử lý analog với DSP giúp mạch đảm nhiệm nhiều công đoạn xử lý âm thanh trong một giải pháp gọn gàng. Tính năng chống hú dịch tần được thiết kế nhằm hỗ trợ giảm hiện tượng hú rít micro trong hệ thống karaoke; hiệu quả thực tế còn phụ thuộc vào vị trí loa, micro, âm lượng và cách cân chỉnh hệ thống.
Nếu bạn muốn tìm hiểu thêm về giải pháp tích hợp echo, reverb và chống hú cho karaoke, có thể tham khảo sản phẩm tại Reverb.Vn.
Mạch Echo Reverb DSP Chống Hú – Reverb.Vn là một lựa chọn đáng cân nhắc cho người dùng muốn nâng cấp hiệu ứng âm thanh karaoke mà không cần ghép quá nhiều mạch xử lý rời rạc.
Tìm hiểu thêm tại: https://reverb.vn/
