ADC và DAC là hai thành phần quan trọng trong hệ thống DSP xử lý âm thanh. Chúng đảm nhiệm việc chuyển đổi tín hiệu âm thanh giữa thế giới analog và digital, giúp bộ xử lý DSP có thể thực hiện các thuật toán như Echo, Reverb, Chorus, Pitch Shift hay các hiệu ứng xử lý âm thanh khác.
Vậy ADC và DAC hoạt động như thế nào? Chip DSP FV-1 tích hợp sẵn ADC và DAC mang lại những lợi ích gì? Và công nghệ này được ứng dụng như thế nào trong Mạch Echo Reverb DSP Chống Hú của Reverb.Vn?
ADC trong DSP xử lý âm thanh là gì?
ADC là viết tắt của Analog to Digital Converter, có nghĩa là bộ chuyển đổi tín hiệu tương tự sang tín hiệu số.
Trong một hệ thống karaoke, tín hiệu từ micro là tín hiệu analog. Đây là dạng tín hiệu liên tục thay đổi theo âm thanh của giọng hát.
Tuy nhiên, bộ xử lý DSP làm việc với dữ liệu số. Vì vậy, trước khi tín hiệu âm thanh được đưa vào phần xử lý DSP, nó cần được chuyển đổi từ analog sang digital.
Có thể hình dung quá trình này như sau:
Micro → tín hiệu analog → ADC → tín hiệu số → DSP
ADC thực hiện quá trình lấy mẫu tín hiệu âm thanh và biến nó thành dữ liệu số để bộ xử lý DSP có thể tính toán.
Đây là bước đầu tiên rất quan trọng trong chuỗi xử lý âm thanh kỹ thuật số.
DAC trong DSP là gì?
Nếu ADC thực hiện quá trình Analog → Digital, thì DAC thực hiện quá trình ngược lại.
DAC là viết tắt của Digital to Analog Converter, tức bộ chuyển đổi tín hiệu số sang tín hiệu tương tự.
Sau khi DSP hoàn thành quá trình xử lý, dữ liệu âm thanh vẫn đang ở dạng số. Để có thể đưa tín hiệu này đến ampli và loa, hệ thống cần chuyển nó trở lại thành tín hiệu analog.
Quy trình lúc này sẽ là:
DSP → tín hiệu số → DAC → tín hiệu analog → ampli → loa
Như vậy, ADC và DAC có thể được xem như cầu nối giữa thế giới âm thanh analog và bộ xử lý âm thanh kỹ thuật số.
Quy trình xử lý âm thanh bằng DSP
Một hệ thống xử lý âm thanh DSP cơ bản có thể được hình dung theo chuỗi:

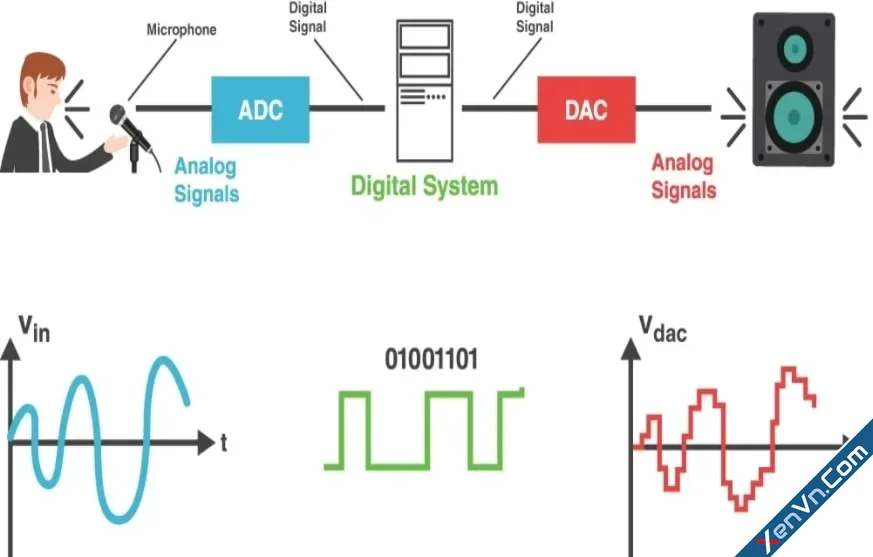

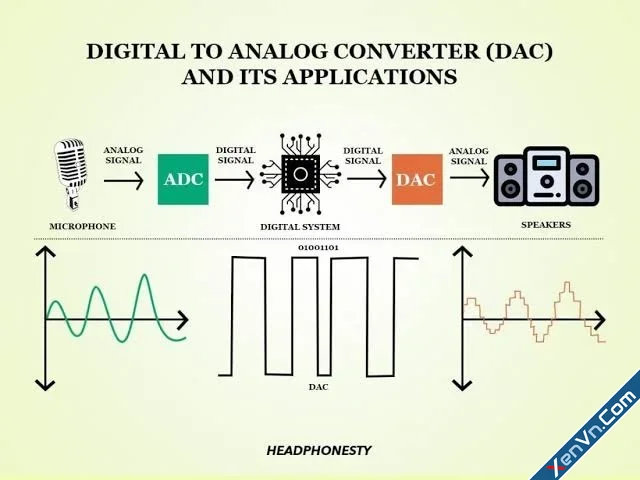

Micro → ADC → DSP → DAC → Ampli → Loa
Trong đó:
- Micro: tạo ra tín hiệu âm thanh analog.
- ADC: chuyển tín hiệu analog thành dữ liệu số.
- DSP: thực hiện các thuật toán xử lý âm thanh.
- DAC: chuyển dữ liệu số sau xử lý trở lại thành tín hiệu analog.
- Ampli và loa: khuếch đại và phát tín hiệu âm thanh ra môi trường.
Chip DSP FV-1 tích hợp sẵn ADC và DAC

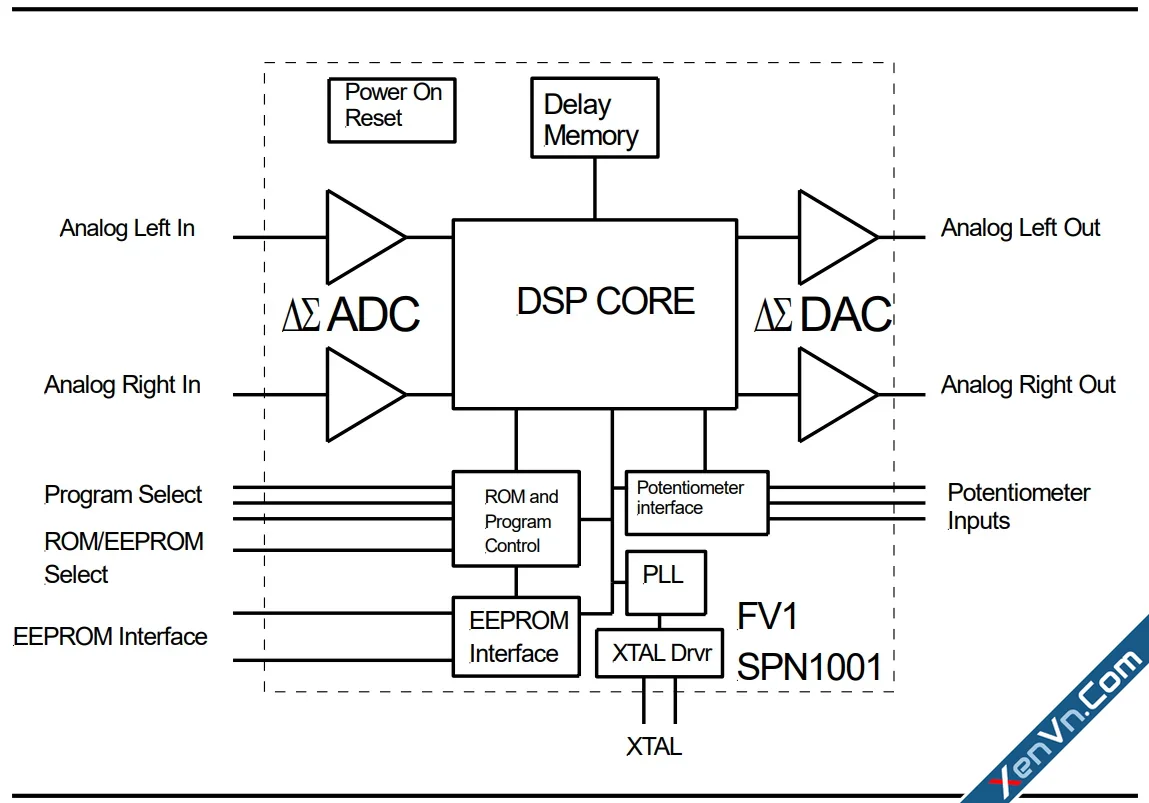

Một điểm đáng chú ý của Spin Semiconductor FV-1 là chip đã tích hợp sẵn stereo ADC và DAC bên trong.
Theo tài liệu của nhà sản xuất, FV-1 là một giải pháp xử lý Reverb hoàn chỉnh trong một IC, với ADC và DAC stereo tích hợp. Chip cũng có lõi DSP, bộ nhớ delay RAM 32K words và hỗ trợ nhiều chương trình hiệu ứng âm thanh.
Datasheet cũng cho biết FV-1 có thể sử dụng tối đa 16 chương trình, trong đó 8 chương trình được tích hợp trong ROM và có thể bổ sung thêm 8 chương trình thông qua EEPROM bên ngoài.
Điều này giúp FV-1 có thể đảm nhiệm nhiều công việc trong cùng một chip:
ADC → DSP → DAC
Thay vì phải bố trí một chip ADC riêng và một chip DAC riêng bên ngoài, phần chuyển đổi và xử lý âm thanh được tích hợp trong cùng một IC.
Ưu điểm của việc tích hợp ADC và DAC trong FV-1
1. Thiết kế mạch gọn hơn
Khi ADC và DAC đã được tích hợp sẵn trong FV-1, thiết kế không cần bố trí thêm các IC chuyển đổi riêng cho đường tín hiệu âm thanh.
Điều này giúp đơn giản hóa kiến trúc của mạch và thuận tiện hơn khi thiết kế một thiết bị xử lý âm thanh có kích thước nhỏ.
2. Đơn giản hóa đường truyền tín hiệu
Tín hiệu có thể đi theo một chuỗi tương đối trực tiếp:
Analog Input → ADC → DSP → DAC → Analog Output
FV-1 được thiết kế để có thể được xem gần giống như một linh kiện analog trong đường tín hiệu, mặc dù phần xử lý bên trong chip hoàn toàn là kỹ thuật số.
3. Thuận tiện cho việc phát triển hiệu ứng âm thanh
Khi tín hiệu đã được chuyển sang miền số, DSP có thể thực hiện các thuật toán xử lý khác nhau.
Datasheet FV-1 cho biết chip có thể sử dụng để xây dựng nhiều loại hiệu ứng, bao gồm Reverb, Chorus, Flange, Pitch Shift và Echo.
Đây chính là ưu điểm quan trọng của xử lý âm thanh bằng DSP: cùng một nền tảng phần cứng có thể thực hiện nhiều thuật toán khác nhau tùy theo chương trình được nạp vào chip.
FV-1 và xử lý âm thanh với thạch anh 32.768 kHz
FV-1 hỗ trợ sử dụng loại thạch anh 32.768 kHz, một loại thạch anh rất phổ biến và có chi phí thấp.
Theo datasheet, khi sử dụng clock 32.768 kHz, tốc độ lấy mẫu của hệ thống tương ứng với mức clock này và băng thông ADC/DAC khoảng 15 kHz. Ở tốc độ này, tổng thời gian delay nội bộ có thể đạt khoảng 1 giây.
Đây là nền tảng quan trọng để xây dựng các hiệu ứng dựa trên bộ nhớ delay, chẳng hạn như Echo và Reverb.
FV-1 cũng có các LFO và khả năng điều khiển địa chỉ bộ nhớ delay, cho phép xây dựng những thuật toán xử lý như Chorus, Flange và Pitch Shift.
Từ ADC, DSP đến DAC: tín hiệu âm thanh được xử lý như thế nào?
Hãy lấy một ví dụ đơn giản với giọng hát karaoke.
Khi người dùng nói hoặc hát vào micro, tín hiệu âm thanh được đưa vào mạch xử lý.
Đầu tiên, ADC lấy tín hiệu analog và chuyển thành dữ liệu số.
Tiếp theo, dữ liệu này được đưa vào lõi DSP của FV-1.
Tại đây, thuật toán có thể thực hiện các phép tính để tạo ra hiệu ứng âm thanh. Với những hiệu ứng dựa trên delay, dữ liệu âm thanh có thể được lưu trữ và đọc lại từ bộ nhớ delay với các khoảng thời gian khác nhau.
Sau khi xử lý, dữ liệu âm thanh được đưa đến DAC.
DAC chuyển dữ liệu số trở lại thành tín hiệu analog.
Cuối cùng, tín hiệu analog được đưa đến tầng âm thanh tiếp theo, ampli và loa.
Có thể tóm tắt toàn bộ quá trình:
Giọng hát → ADC → DSP FV-1 → xử lý hiệu ứng → DAC → Ampli → Loa
ADC và DAC có vai trò gì trong mạch Echo Reverb DSP Chống Hú?
Đây cũng chính là kiến trúc quan trọng được khai thác trong Mạch Echo Reverb DSP Chống Hú của Reverb.Vn.
Mạch sử dụng DSP FV-1 làm trung tâm xử lý tín hiệu âm thanh, kết hợp các chức năng xử lý hiệu ứng và chống hú bằng phương pháp dịch tần.
Tín hiệu âm thanh sau khi đi vào mạch có thể được đưa qua quá trình chuyển đổi và xử lý kỹ thuật số bên trong FV-1, sau đó chuyển trở lại thành tín hiệu analog để tiếp tục đưa đến hệ thống khuếch đại.
Nhờ sử dụng một chip DSP có sẵn ADC và DAC, mạch có thể tích hợp nhiều chức năng xử lý âm thanh trong một thiết kế tương đối gọn.

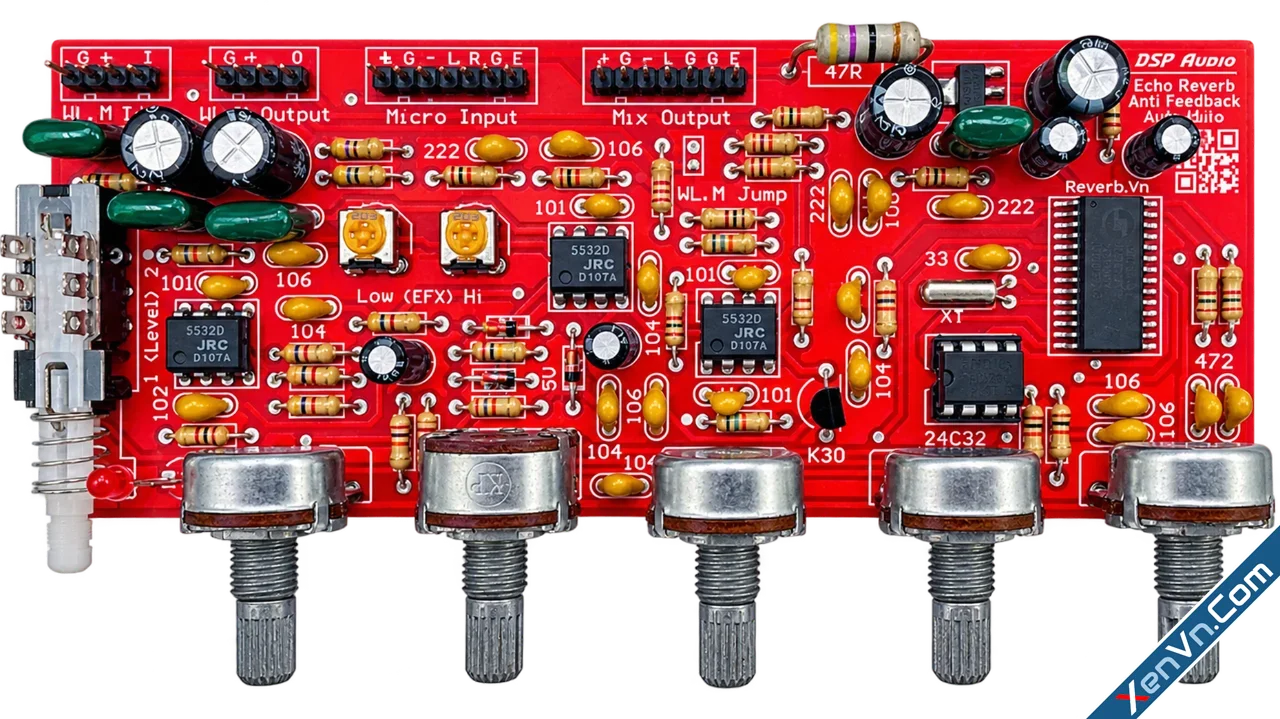

Mạch Echo Reverb DSP Chống Hú của Reverb.Vn
Mạch Echo Reverb DSP Chống Hú được phát triển hướng đến các hệ thống âm thanh karaoke, ampli và loa kéo.
Mạch kết hợp nhiều chức năng xử lý trong một sản phẩm:
- DSP FV-1 xử lý tín hiệu âm thanh.
- Echo tạo hiệu ứng tiếng vang cho giọng hát.
- Reverb tạo không gian và độ vang cho âm thanh.
- Chống hú bằng DSP sử dụng phương pháp dịch tần để hỗ trợ giảm hiện tượng hú rít của micro.
- Thiết kế tích hợp giúp giảm nhu cầu sử dụng nhiều mạch xử lý riêng biệt.
Giải pháp xử lý âm thanh gọn gàng cho karaoke
Trong một hệ thống karaoke, việc phối hợp giữa chất lượng âm thanh, hiệu ứng và khả năng hạn chế hú rít luôn là vấn đề đáng quan tâm.
Việc sử dụng DSP cho phép các thuật toán xử lý được thực hiện trong miền số, trong khi ADC và DAC đảm nhiệm vai trò kết nối giữa tín hiệu analog bên ngoài và quá trình xử lý kỹ thuật số bên trong chip.
Với DSP FV-1 tích hợp sẵn ADC và DAC, Reverb.Vn có thể xây dựng một giải pháp xử lý âm thanh nhỏ gọn, kết hợp Echo - Reverb - Chống Hú trên cùng một mạch.
Nếu bạn đang tìm hiểu về mạch Echo Reverb DSP, mạch chống hú karaoke hoặc giải pháp xử lý âm thanh sử dụng DSP FV-1, có thể tìm hiểu thêm về Mạch Echo Reverb DSP Chống Hú của Reverb.Vn.
Reverb.Vn - Echo, Reverb và Chống Hú, tất cả trong một mạch. Xem thêm chi tiết về sản phẩm tại:
https://reverb.vn/
