Trong các thiết bị xử lý âm thanh hiện đại, DSP đóng vai trò quan trọng trong việc tạo hiệu ứng, xử lý tín hiệu và nâng cao khả năng tùy biến của hệ thống âm thanh. Một trong những chip DSP được thiết kế chuyên biệt cho các ứng dụng hiệu ứng âm thanh là Spin Semiconductor FV-1 (SPN1001).
FV-1 được Spin Semiconductor phát triển như một giải pháp xử lý reverb và hiệu ứng âm thanh trong một IC, tích hợp sẵn ADC và DAC stereo, bộ nhớ delay và nhiều khối xử lý DSP bên trong. Chip có thể được sử dụng trong guitar amp, mixer, thiết bị hiệu ứng, hệ thống karaoke, loa chủ động và nhiều thiết bị âm thanh khác.
Đây cũng là nền tảng DSP được sử dụng trong Mạch Echo Reverb DSP Chống Hú của Reverb.Vn.
1. Chip DSP FV-1 là gì?

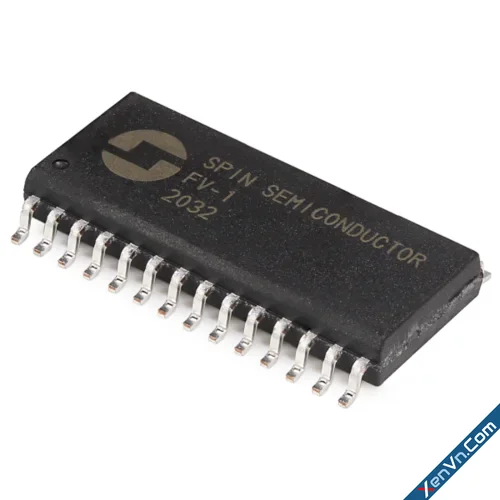

FV-1 là một IC DSP âm thanh của Spin Semiconductor, mã sản phẩm SPN1001.
Điểm đáng chú ý của FV-1 là chip tích hợp cả phần chuyển đổi tín hiệu âm thanh và phần xử lý DSP trong cùng một IC. Theo tài liệu của Spin Semiconductor, FV-1 có ADC và DAC stereo tích hợp, cho phép tín hiệu âm thanh analog đi vào chip, được xử lý bên trong và xuất trở lại thành tín hiệu analog.
Điều này giúp FV-1 có thể được đưa vào đường tín hiệu âm thanh tương tự như một linh kiện xử lý audio thông thường, trong khi phần xử lý bên trong hoàn toàn được thực hiện bằng kỹ thuật số. Spin Semiconductor cũng mô tả FV-1 là một giải pháp reverb hoàn chỉnh trong một IC.
2. FV-1 có những đặc điểm gì?
FV-1 được thiết kế tập trung cho các ứng dụng xử lý hiệu ứng âm thanh. Một số đặc điểm đáng chú ý gồm:
- ADC và DAC stereo tích hợp.
- 32K words bộ nhớ delay.
- 128 lệnh được thực hiện trong mỗi chu kỳ lấy mẫu.
- Có thể hoạt động ở tốc độ xử lý 6 MIPS tại Fs = 48 kHz.
- 3 ngõ vào potentiometer để điều khiển tham số theo thời gian thực.
- 8 chương trình hiệu ứng được tích hợp sẵn trong ROM.
- Có thể mở rộng thêm 8 chương trình thông qua EEPROM bên ngoài.
- Hoạt động với nguồn 3.3 V.
- Tích hợp PLL và mạch Power-On-Reset.
3. FV-1 có thể tạo những hiệu ứng âm thanh nào?
FV-1 có sẵn 8 chương trình trong ROM, bao gồm các hiệu ứng như chorus-reverb, flange-reverb, tremolo-reverb, pitch shift, pitch-echo và hai chương trình reverb.
Nếu sử dụng EEPROM bên ngoài, nhà thiết kế có thể bổ sung thêm 8 chương trình, nâng tổng số chương trình mà FV-1 có thể truy cập lên 16 chương trình. Điều này cho phép nhà sản xuất xây dựng bộ hiệu ứng riêng cho từng sản phẩm.
Spin Semiconductor cũng cung cấp hệ thống phát triển và assembler để lập trình FV-1. Vì vậy, khả năng xử lý của chip phụ thuộc rất nhiều vào chương trình DSP được xây dựng cho từng thiết bị.
4. Bộ nhớ delay của FV-1 có vai trò gì?
Một thành phần quan trọng bên trong FV-1 là delay RAM.
Theo datasheet, FV-1 có 32K words bộ nhớ delay và với tốc độ lấy mẫu 32,768 Hz, tổng thời gian delay nội bộ có thể đạt khoảng 1 giây.
Bộ nhớ delay là nền tảng để xây dựng nhiều hiệu ứng âm thanh như:
- Echo
- Reverb
- Chorus
- Flange
- Pitch shifting
- Các hiệu ứng biến đổi tín hiệu dựa trên thời gian trễ
Vì vậy, khả năng xử lý delay của FV-1 là một trong những yếu tố quan trọng giúp chip phù hợp với các thiết bị xử lý âm thanh và karaoke.
5. FV-1 và khả năng dịch tần tín hiệu âm thanh
Một đặc điểm rất đáng chú ý của FV-1 là chip có các bộ tạo dao động số LFO, bao gồm hai SIN LFO và hai ramp LFO.
Tài liệu AN-0001 của Spin Semiconductor giải thích rằng SIN LFO có thể điều khiển vị trí đọc trong vùng bộ nhớ delay. Khi vị trí đọc thay đổi, tốc độ phát lại mẫu âm thanh thay đổi theo, dẫn đến sự thay đổi tần số của tín hiệu.
Khi vị trí đọc được điều khiển theo dạng sóng SIN, tần số tín hiệu có thể dịch chuyển lên và xuống theo thời gian. Đây là một trong những cơ chế DSP quan trọng để xây dựng các hiệu ứng điều chế và frequency shifting trên FV-1.
Spin Semiconductor cũng trình bày cách sử dụng LFO và delay memory để tạo các hiệu ứng như chorus và pitch shifting.
6. Dịch tần có liên quan gì đến chống hú karaoke?
Trong hệ thống karaoke, hiện tượng hú rít xảy ra khi âm thanh từ loa quay trở lại micro và tạo thành vòng lặp phản hồi.
Một trong những phương pháp xử lý có thể sử dụng trong hệ thống DSP là dịch tần tín hiệu. Thay vì để tín hiệu âm thanh được khuếch đại và quay lại đúng điều kiện tần số dễ hình thành phản hồi, thuật toán có thể tạo ra sự thay đổi tần số nhỏ đối với tín hiệu được xử lý.
Khả năng lập trình LFO, delay memory và các phép xử lý tín hiệu của FV-1 tạo nền tảng để xây dựng những thuật toán xử lý dạng này.
Lưu ý: FV-1 là một chip DSP có khả năng lập trình, không nên hiểu rằng mọi chip FV-1 mặc định đều có chức năng chống hú. Hiệu quả chống hú phụ thuộc vào chương trình DSP và cách thiết kế toàn bộ mạch xử lý âm thanh.
Đây chính là điểm quan trọng khi tìm hiểu về Mạch Echo Reverb DSP Chống Hú sử dụng chip FV-1.
7. FV-1 trong Mạch Echo Reverb DSP Chống Hú

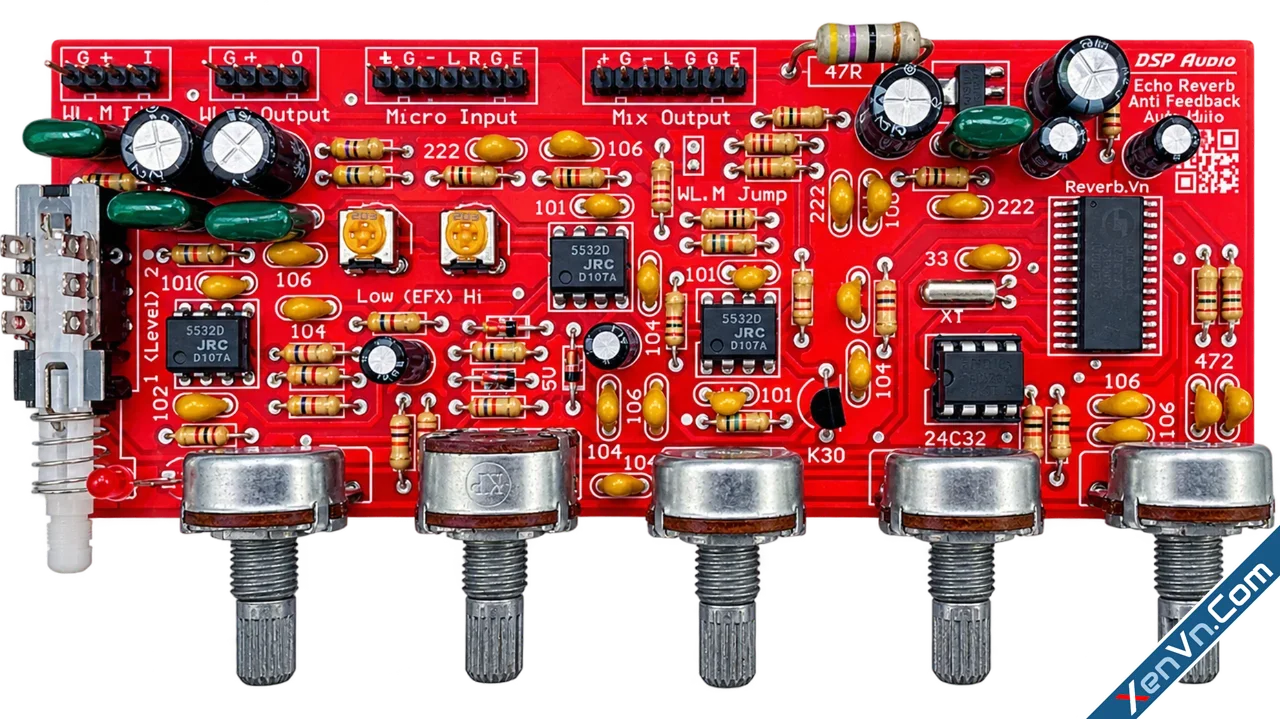

Trong Mạch Echo Reverb DSP Chống Hú của Reverb.Vn, chip DSP FV-1 được sử dụng làm thành phần xử lý tín hiệu âm thanh.
Tín hiệu micro sau khi được xử lý ở các tầng analog sẽ được đưa vào phần DSP. Tại đây, chương trình xử lý bên trong FV-1 thực hiện các chức năng liên quan đến hiệu ứng âm thanh và thuật toán chống hú dịch tần.
Sau khi xử lý, tín hiệu được đưa ra tầng trộn và tiếp tục đi đến ngõ ra của mạch.
Có thể hình dung đường đi tín hiệu cơ bản như sau:
Micro → Mạch đệm → Mạch âm sắc → LPF & HPF → DSP FV-1 → Mạch trộn ngõ ra → Auto Mute → Ngõ ra
Trong đó, FV-1 là phần quan trọng đảm nhiệm xử lý DSP, bao gồm các hiệu ứng Echo / Reverb và thuật toán chống hú bằng dịch tần được thiết kế cho sản phẩm.
8. Vì sao FV-1 phù hợp với mạch Echo Reverb karaoke?
FV-1 được Spin Semiconductor thiết kế cho nhiều ứng dụng audio, trong đó datasheet liệt kê trực tiếp Karaoke bên cạnh guitar amp, mixer, effects equipment, consumer electronics và car audio.
Đối với thiết bị karaoke, một số đặc điểm của FV-1 đặc biệt hữu ích:
Xử lý echo và reverb bằng DSP
FV-1 có bộ nhớ delay và kiến trúc DSP phù hợp để xây dựng các thuật toán echo, reverb cũng như nhiều hiệu ứng âm thanh khác.
Có thể điều chỉnh tham số
Ba ngõ vào potentiometer của FV-1 có thể được chương trình sử dụng để điều khiển các tham số theo thời gian thực, chẳng hạn thời gian reverb, tốc độ hoặc độ sâu chorus và tần số của filter.
Có khả năng lập trình
Không giống một mạch hiệu ứng cố định chỉ thực hiện một chức năng, FV-1 cho phép nhà thiết kế xây dựng chương trình DSP riêng.
Điều này đặc biệt quan trọng khi thiết kế một sản phẩm âm thanh chuyên dụng, bởi chương trình DSP có thể được tối ưu theo mục tiêu của từng thiết bị.
Có thể xử lý các hiệu ứng dựa trên LFO
FV-1 tích hợp các LFO số và bộ tạo ramp, hỗ trợ xây dựng chorus, flange và pitch shift.
Đây cũng là nền tảng kỹ thuật quan trọng cho các thuật toán xử lý liên quan đến dịch tần.
9. FV-1 hoạt động ở tần số lấy mẫu bao nhiêu?
FV-1 có thể sử dụng nguồn clock bên ngoài để xác định tốc độ lấy mẫu. Datasheet cho biết khi sử dụng tinh thể 32,768 Hz, hệ thống có tốc độ lấy mẫu tương ứng 32,768 Hz và băng thông ADC/DAC khoảng 15 kHz. Khi sử dụng clock 48 kHz, băng thông có thể mở rộng lên trên 20 kHz.
Trong thiết kế sử dụng FV-1, việc lựa chọn tốc độ lấy mẫu là một phần quan trọng vì nó ảnh hưởng đến băng thông âm thanh cũng như cách phân bổ bộ nhớ delay.
Với các ứng dụng karaoke và hiệu ứng vocal, cấu hình tốc độ lấy mẫu và chương trình DSP cần được lựa chọn phù hợp với mục tiêu xử lý của sản phẩm.
10. Ba volume điều khiển có thể làm gì?
FV-1 có ba ngõ vào POT0, POT1 và POT2 dành cho việc nhận giá trị điều khiển analog từ các biến trở. Datasheet xác định các chân POT0, POT1 và POT2 tương ứng ở chân 20, 21 và 22 của IC.
Chức năng thực tế của từng volume phụ thuộc vào chương trình DSP.
Ví dụ, các chương trình ROM của FV-1 có thể sử dụng chúng để điều chỉnh:
- Reverb mix
- Chorus rate
- Chorus mix
- Echo delay
- Echo mix
- Reverb time
- HF filter
- LF filter
11. Thông số kỹ thuật đáng chú ý của FV-1
Một số thông số của SPN1001 theo tài liệu Spin Semiconductor:
| Thông số | Giá trị |
| Nguồn analog | 3,3 V |
| Nguồn digital | 3,3 V |
| ADC / DAC | Stereo tích hợp |
| Delay RAM | 32K words |
| Tốc độ xử lý | 128 instructions/sample |
| Tốc độ xử lý tại 48 kHz | 6 MIPS |
| Chương trình ROM | 8 |
| Chương trình mở rộng EEPROM | 8 |
| Ngõ vào điều khiển | 3 POT |
| Delay nội bộ tại 32,768 Hz | khoảng 1 giây |
| THD điển hình | 0,015% |
| ADC/DAC noise điển hình | -97 dB A-weighted |
Các giá trị trên được lấy từ datasheet SPN1001 của Spin Semiconductor; một số thông số điện được đo trong điều kiện thử nghiệm cụ thể của nhà sản xuất.
12. Kết luận
FV-1 là một chip DSP chuyên dụng cho xử lý hiệu ứng âm thanh, được tích hợp ADC, DAC, bộ nhớ delay, LFO và kiến trúc DSP có thể lập trình.
Điểm đáng giá của FV-1 không chỉ nằm ở khả năng tạo Echo và Reverb, mà còn ở khả năng xây dựng nhiều thuật toán xử lý tín hiệu khác nhau thông qua chương trình DSP.
Đặc biệt, cơ chế LFO kết hợp với delay memory cho phép FV-1 thực hiện các kỹ thuật xử lý liên quan đến dịch tần tín hiệu âm thanh, một nền tảng kỹ thuật có thể được ứng dụng để xây dựng thuật toán chống hú bằng dịch tần.
Với Mạch Echo Reverb DSP Chống Hú của Reverb.Vn, FV-1 được sử dụng làm nền tảng xử lý DSP cho hệ thống, kết hợp Echo, Reverb và chống hú bằng dịch tần trong một mạch xử lý âm thanh nhỏ gọn.
Nếu bạn đang tìm hiểu về chip DSP FV-1, mạch Echo Reverb DSP, Echo Reverb karaoke, hoặc giải pháp chống hú karaoke bằng DSP, FV-1 là một nền tảng đáng chú ý nhờ khả năng lập trình linh hoạt và được thiết kế chuyên biệt cho các ứng dụng xử lý âm thanh.
Xem thêm thông tin về sản phẩm Mạch Echo Reverb DSP Chống Hú của Reverb.Vn.
