IC Reverb DSP tích hợp bộ giãi mã stereo ADCDAC với tổng cộng 16 chương trình, 8 chương trình tích hợp sẵng trong IC và 8 chương trình do nhà lập trình phát triển nạp vào EEPROM bên ngoài. Bằng cách sử dụng một EEPROM bên ngoài, nhà lập trình có thể tạo ra được các hiệu ứng âm thanh theo ý muốn như: Reverb, Echo, Chorus, Pitch Shift, Crossover, Limiter,.. Với 3 chiết áp điều khiển thời gian thực, 32K RAM Delay, hoạt động ở điện áp 3.3V. IC được thiết kế ở dạng SOIC 28 chân loại dán, khoản cách giữa 2 chân 1.27mm.

Bạn có thể mua ngay Board Echo - Reverb DSP do Hoàng Nhân Pro sản xuất.
Hoặc nếu bạn muốn mua IC DSP Reverb này thì hãy liên hệ: Hoàng Nhân - 039.727.6969 (hỗ trợ Zalo) đễ biết thêm chi tiết và giá.

Sơ đồ khối IC:


Sơ đồ 28 chân IC:

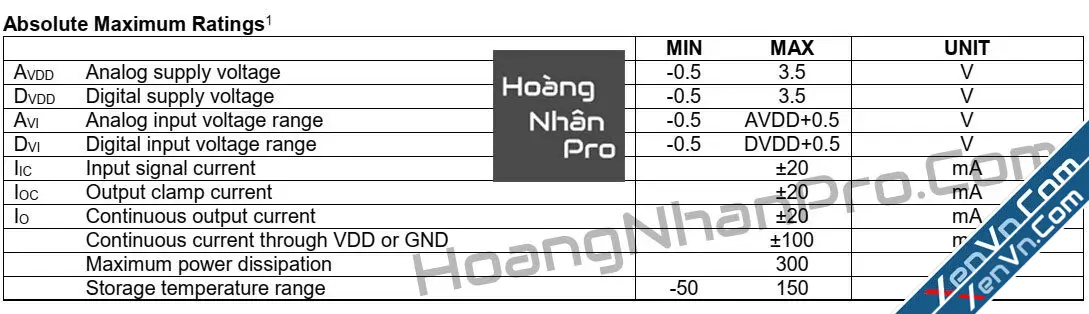

Thông số kỹ thuật:


Sơ đồ nguyên lý cơ bản:

IC sử dụng nguồn 3.3V, có thể tạo ra nguồn 3.3V từ 9 - 15V bằng cách nối tiếp 1 con trở 100 Ohm/1W với con LM1117 - 3.3V.
Thạch anh tạo xung cho IC hoạt động là thạch anh 32.768KHz, Giá trị của tụ tại chân thạch anh là 15pf – 30pf tùy vào đặc tính thạch anh của nhà sản xuất nào.
IC EEPROM ngoài dùng trong mạch là 24LC32A của Atmel hoặc Microchip, hoặc bất kỳ một EEPROM nào có cấu trúc tương tự và có thể hoạt động ở mức điện áp 3.3V.
IC khá nhạy cảm với các nhiễu cao tần, nên phải thiết kế các tụ lọc nguồn 104 gần sát chân IC nhất có thể.
Ngõ vào và ngõ ra phải thiết kế các bộ lọc thông thấp LPF (tụ và trở xem trên sơ đồ) ngay sát chân IC để lọc bỏ nhiễu tần số cao. Dãi tần số đáp ứng đầu ra analog của IC chỉ giới hạn tới khoản 15KHz.

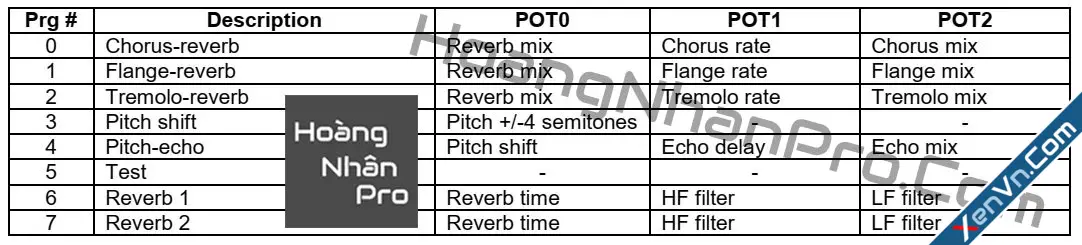

Bảng chọn 8 hiệu ứng có sẵn trong IC:

3 chân S2, S1, S0 được nối với 3 công tắt Bit, theo đó mỗi công tắt sẽ đóng vai trò tạo logic 0 và 1 cho mỗi chân. 3 chân hợp lại tạo ra một dãi 3 bit nhị phân để gọi chương trình. Như sau :
(Chương trình số) = (S2 - S1 - S0)
0 = 000
1 = 001
2 = 010
3 = 011
4 = 100
5 = 101
6 = 110
7 = 111

Để lập trình được cho IC cần đến 1 phần mềm chuyên dụng của hãng và 1 số kiến thức về mã lập trình cho IC này.
(đang cập nhật...)
