RAM Và Tần Số Âm Thanh Trên Chip DSP FV-1 Khi Chạy Thạch Anh 32.768 kHz
Trong các mạch xử lý âm thanh sử dụng DSP, hai yếu tố có ảnh hưởng rất lớn đến khả năng tạo hiệu ứng là tần số lấy mẫu và bộ nhớ delay RAM.

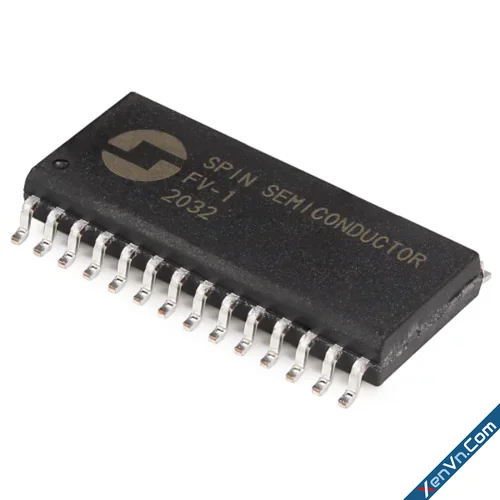

Với chip DSP FV-1, hai yếu tố này có mối liên hệ trực tiếp với nhau. Đặc biệt, khi FV-1 sử dụng thạch anh phổ biến 32.768 kHz, toàn bộ hệ thống xử lý âm thanh sẽ hoạt động với tốc độ lấy mẫu 32.768 kHz.
Đây cũng là một trong những lý do FV-1 rất phù hợp để tạo các hiệu ứng như Echo, Reverb, Chorus, Flanger và Pitch Shift.
1. Thạch anh 32.768 kHz có ý nghĩa gì với FV-1?
FV-1 có thể sử dụng nguồn clock bên ngoài đưa vào chân X1, X2. Datasheet của chip cho biết thiết kế bộ dao động hỗ trợ trực tiếp loại thạch anh 32.768 kHz, vốn là loại thạch anh rất phổ biến và có giá thành thấp. Khi sử dụng clock 32.768 kHz, tần số lấy mẫu của hệ thống cũng là 32.768 kHz.
Có thể hiểu đơn giản:
32.768 kHz = 32.768 mẫu âm thanh được xử lý mỗi giây.Mỗi mẫu âm thanh cách nhau:
1 / 32.768 ≈ 30,5 micro giây.Điều này rất quan trọng đối với các hiệu ứng dựa trên delay.
Ví dụ, nếu một tín hiệu được lưu lại trong bộ nhớ 3.2768 nghìn mẫu thì thời gian tương ứng sẽ xấp xỉ:
3.2768 / 32.768 = 0,1 giâyHay nói cách khác, với tốc độ lấy mẫu 32.768 kHz:
- 1.024 mẫu ≈ 31,25 ms
- 2.048 mẫu ≈ 62,5 ms
- 4.096 mẫu ≈ 125 ms
- 8.192 mẫu ≈ 250 ms
- 16.384 mẫu ≈ 500 ms
- 32.768 mẫu ≈ 1 giây
2. 32K words Delay RAM của FV-1 là gì?

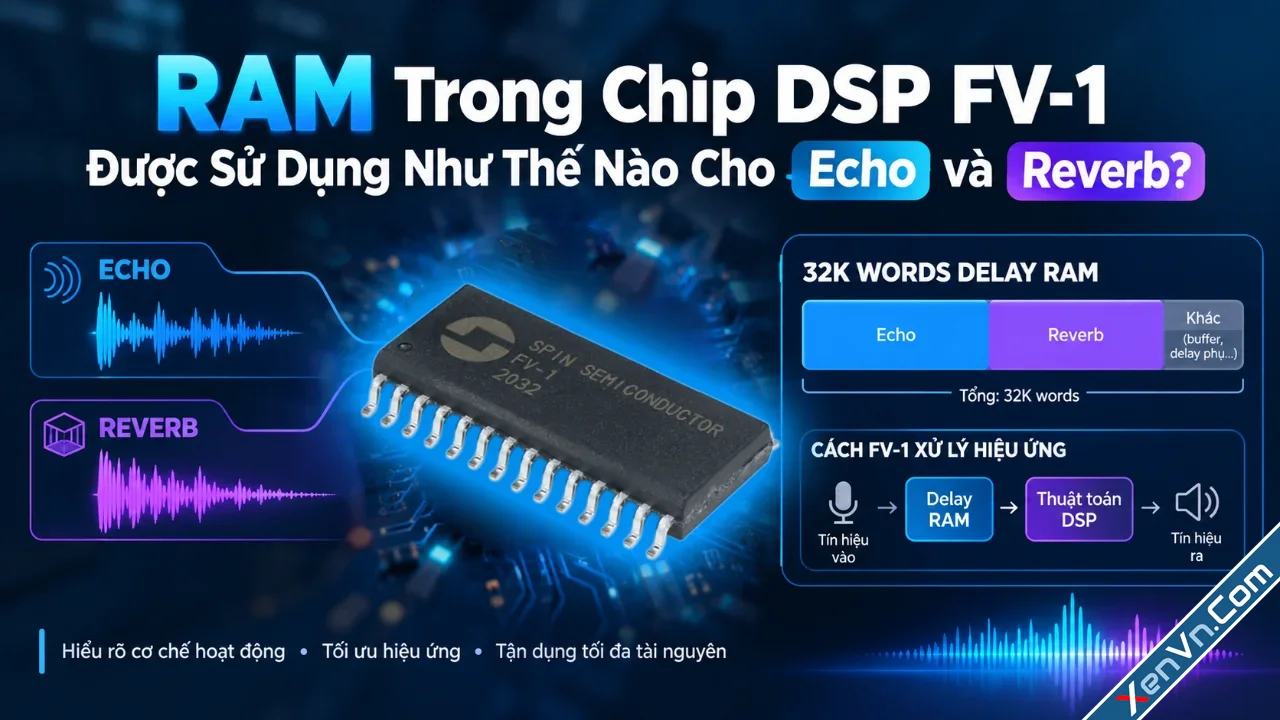

FV-1 được tích hợp 32K words delay RAM. Đây là vùng bộ nhớ đặc biệt được sử dụng để lưu các mẫu âm thanh tạm thời, từ đó chương trình DSP có thể đọc lại tín hiệu ở những thời điểm khác nhau để tạo hiệu ứng.
Đây không phải là RAM dùng để lưu chương trình.
FV-1 có phần ROM/EEPROM để chứa chương trình DSP, trong khi delay RAM được sử dụng chủ yếu để lưu dữ liệu âm thanh phục vụ các thuật toán delay và hiệu ứng.
Chính vì vậy, khi thiết kế một chương trình Echo hoặc Reverb, người lập trình phải quyết định sử dụng bao nhiêu vùng nhớ cho từng đường delay.
Tài liệu AN-0001 của Spin Semiconductor cũng minh họa cách khai báo các vùng delay riêng biệt, chẳng hạn chương trình mẫu sử dụng:
delayl mem 8193và
delayr mem 8193cho hai kênh trái và phải.
3. Echo sử dụng RAM như thế nào?
Hiệu ứng Echo về bản chất là việc ghi tín hiệu vào bộ nhớ rồi đọc lại tín hiệu sau một khoảng thời gian nhất định.
Ví dụ, nếu muốn tạo Echo khoảng 250 ms ở 32.768 kHz, cần một khoảng delay tương đương khoảng:
32.768 × 0,25 ≈ 8.192 mẫuTín hiệu hiện tại được ghi vào RAM, sau đó chương trình đọc lại dữ liệu ở vị trí tương ứng với khoảng thời gian delay.
Nếu muốn Echo dài hơn, cần nhiều vùng nhớ hơn.
Ví dụ:
| Thời gian delay | Số mẫu tương đối |
| 50 ms | ~1.638 mẫu |
| 100 ms | ~3.277 mẫu |
| 200 ms | ~6.554 mẫu |
| 300 ms | ~9.830 mẫu |
| 500 ms | ~16.384 mẫu |
| 1 giây | ~32.768 mẫu |
Đây là cách nhìn đơn giản hóa để hình dung mối quan hệ giữa thời gian Echo và dung lượng delay RAM.
4. Reverb cũng sử dụng Delay RAM
Reverb phức tạp hơn Echo.
Echo đơn giản có thể hình dung là:
Tín hiệu gốc → Delay → Lặp lạiTrong khi Reverb thường tạo ra nhiều đường trễ với những khoảng thời gian khác nhau, sau đó trộn và hồi tiếp chúng để tạo cảm giác âm thanh phản xạ trong không gian.
Vì vậy, một chương trình Reverb có thể cần sử dụng nhiều vùng delay RAM khác nhau.
Ví dụ đơn giản:
Input → Delay ngắn 1 → Delay ngắn 2 → Delay dài → Feedback → OutputCác vùng delay này có thể được bố trí ở những vị trí khác nhau trong delay RAM.
Điểm quan trọng là RAM của FV-1 là tài nguyên hữu hạn. Tổng dung lượng delay RAM là 32K words, vì vậy chương trình phải cân đối giữa độ dài delay, số lượng đường delay và chất lượng hiệu ứng.
5. Điều gì xảy ra khi chạy Echo và Reverb cùng lúc?
Đây là phần rất thú vị khi thiết kế chương trình cho FV-1.
Nếu chỉ chạy Echo, gần như toàn bộ tài nguyên delay RAM có thể được dành cho các đường delay của Echo.
Nhưng nếu muốn chạy Echo + Reverb đồng thời, hai hiệu ứng sẽ phải cùng sử dụng tài nguyên của chip.
Có thể hình dung:
Không có một tỷ lệ cố định như "Echo luôn dùng 50%, Reverb luôn dùng 50%". Việc phân bổ hoàn toàn phụ thuộc vào chương trình DSP được viết như thế nào.
Ví dụ minh họa:
Đây chỉ là ví dụ để dễ hình dung, không phải cách phân bổ bắt buộc của FV-1.
Nếu chương trình sử dụng nhiều đường delay cho Reverb, phần RAM dành cho Echo có thể phải giảm xuống. Ngược lại, nếu muốn Echo dài hơn thì phải dành nhiều bộ nhớ hơn cho Echo.
6. Vì sao chạy Echo + Reverb không đơn giản chỉ là chia đôi RAM?
Bởi vì hiệu ứng Reverb thường không chỉ cần một đường delay.
Một chương trình Reverb có thể sử dụng nhiều delay khác nhau để tạo ra các phản xạ có thời gian khác nhau. Ngoài RAM, chương trình còn phải thực hiện các phép tính cộng, nhân, hồi tiếp và trộn tín hiệu.
FV-1 có bộ xử lý DSP với 128 instructions/sample clock, cùng MAC/ALU, các khối LOG/EXP, 32 thanh ghi và các LFO.
Do đó khi chạy đồng thời nhiều hiệu ứng, người thiết kế phải cân đối ít nhất hai loại tài nguyên:
Delay RAM
Dùng để lưu dữ liệu âm thanh.
DSP instruction
Dùng để thực hiện các phép tính xử lý tín hiệu.
Một chương trình có thể chưa sử dụng hết RAM nhưng vẫn phải tối ưu chương trình nếu số lượng phép tính quá lớn.
Ngược lại, một chương trình có thể có đủ khả năng xử lý nhưng không thể tạo Echo/Reverb dài hơn nếu đã sử dụng hết vùng delay RAM.
7. Tần số 32.768 kHz ảnh hưởng trực tiếp đến thời gian Echo
Một điểm rất đáng chú ý là thời gian delay phụ thuộc vào cả số lượng mẫu và tốc độ lấy mẫu.
Ở 32.768 kHz:
8.192 mẫu ≈ 250 msNhưng nếu thay đổi tốc độ lấy mẫu thì cùng 8.192 mẫu sẽ tương ứng với thời gian khác.
Vì vậy, khi lập trình FV-1, không thể chỉ nói "delay dùng 8.192 mẫu" mà bỏ qua sample rate.
Tài liệu AN-0001 cũng sử dụng trực tiếp sample rate 32.768 kHz trong các phép tính LFO. Ví dụ, tài liệu cho biết với sample rate 32.768 kHz, hệ số của SIN LFO có thể tạo ra dải tần khoảng 0–20 Hz.
Điều này cho thấy tần số clock không chỉ ảnh hưởng đến Echo và Reverb mà còn ảnh hưởng đến toàn bộ cách các thuật toán DSP hoạt động.
8. Vì sao FV-1 dùng thạch anh 32.768 kHz rất phổ biến?
Một ưu điểm của FV-1 là chip được thiết kế để có thể sử dụng trực tiếp loại thạch anh 32.768 kHz phổ biến trong đồng hồ điện tử. Spin Semiconductor cũng nêu rõ đây là loại thạch anh có giá thành thấp và được hỗ trợ trực tiếp bởi bộ dao động của FV-1.
Tuy nhiên, tốc độ 32.768 kHz cũng có một giới hạn.
Theo datasheet, khi chạy ở 32.768 kHz, băng thông ADC/DAC của FV-1 khoảng 15 kHz. Khi chạy ở 48 kHz, băng thông có thể mở rộng trên 20 kHz.
Đối với các ứng dụng như Echo, Reverb và Karaoke, 32.768 kHz vẫn là một lựa chọn rất thực tế vì nó cân bằng giữa khả năng xử lý, thời gian delay và chi phí phần cứng.
9. Không phải toàn bộ 32K RAM đều nhất thiết phải dành cho một hiệu ứng
Đây là điểm quan trọng khi nhìn vào các chương trình FV-1.
32K words delay RAM là tổng tài nguyên bộ nhớ delay, chứ không phải một bộ nhớ riêng cho Echo và một bộ nhớ riêng cho Reverb.
Người lập trình có thể chia bộ nhớ thành nhiều vùng khác nhau.
Ví dụ minh họa:
Cách bố trí thực tế phụ thuộc vào thuật toán của chương trình.
Thậm chí trong một số thiết kế, cùng một vùng dữ liệu có thể được sử dụng theo cách khác nhau tại các thời điểm khác nhau, giúp tối ưu tài nguyên.
Đây chính là phần thú vị của việc lập trình DSP: không chỉ tạo ra hiệu ứng âm thanh mà còn phải quản lý tài nguyên phần cứng bên trong chip.
10. Echo và Reverb trên cùng một FV-1
Khi thiết kế một bộ xử lý Karaoke, việc kết hợp Echo và Reverb trên cùng một chip giúp hệ thống nhỏ gọn hơn rất nhiều.
FV-1 vốn được thiết kế cho các ứng dụng xử lý hiệu ứng âm thanh và datasheet của Spin Semiconductor cũng liệt kê Karaoke trong nhóm ứng dụng của chip.
Một chương trình có thể tiếp nhận tín hiệu giọng hát, sau đó xử lý:
Trong đó Echo tạo cảm giác lặp lại của âm thanh, còn Reverb tạo cảm giác không gian và độ vang.
Việc kết hợp hai hiệu ứng trên cùng một DSP giúp tạo ra chất âm phù hợp hơn cho hệ thống Karaoke mà không cần sử dụng nhiều IC xử lý riêng biệt.
11. FV-1 còn có thể làm được nhiều hơn Echo và Reverb
Mặc dù thường được biết đến với khả năng tạo Reverb, FV-1 thực chất là một DSP có khả năng lập trình.
Datasheet cho biết FV-1 có các chương trình ROM tích hợp như Chorus-Reverb, Flange-Reverb, Tremolo-Reverb, Pitch Shift, Pitch-Echo và các chương trình Reverb khác.
Ngoài ra, FV-1 còn có hai SIN LFO và hai Ramp LFO.
Theo tài liệu AN-0001, SIN LFO có thể được sử dụng để điều khiển vị trí đọc trong delay memory, từ đó tạo ra sự thay đổi tần số của tín hiệu và các hiệu ứng như Chorus.
Đây cũng là nền tảng để thực hiện các thuật toán xử lý âm thanh phức tạp hơn, chẳng hạn các hiệu ứng dịch tần.
Kết luận
FV-1 là một ví dụ khá thú vị về cách một chip DSP nhỏ có thể thực hiện nhiều công việc xử lý âm thanh khác nhau.
Khi sử dụng thạch anh 32.768 kHz, FV-1 xử lý 32.768 mẫu âm thanh mỗi giây, đồng thời có tổng cộng 32K words delay RAM để phục vụ các thuật toán dựa trên bộ nhớ. Ở tốc độ này, tổng thời gian delay nội bộ được datasheet công bố khoảng 1 giây.
Từ lượng RAM này, chương trình có thể phân bổ các vùng nhớ cho Echo, Reverb và những thuật toán khác. Khi chạy Echo và Reverb song song, vấn đề không đơn giản chỉ là "chia đôi RAM", mà phụ thuộc vào cách xây dựng thuật toán, số lượng đường delay và số phép tính mà chương trình cần thực hiện.
Chính khả năng lập trình linh hoạt này khiến FV-1 trở thành một lựa chọn thú vị cho các mạch xử lý hiệu ứng âm thanh, đặc biệt là Echo và Reverb dành cho Karaoke.

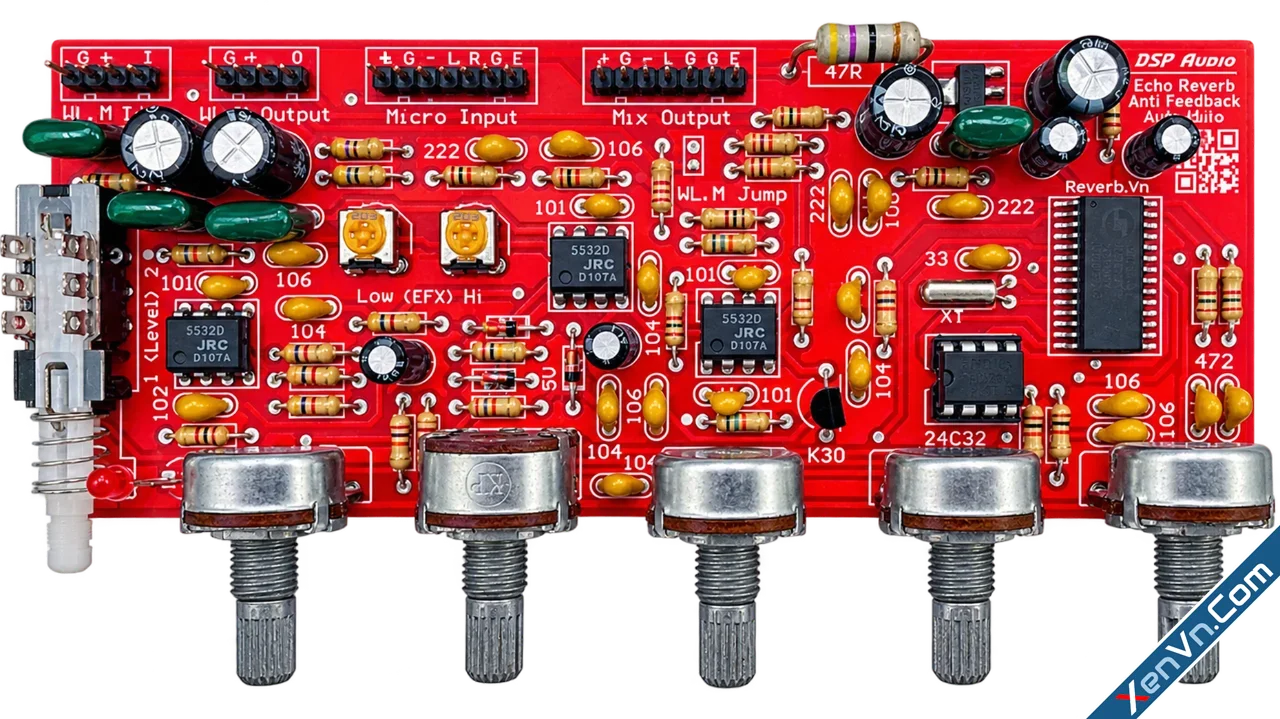

Mạch Echo Reverb DSP Chống Hú của Reverb.Vn
Dựa trên nền tảng DSP FV-1, Mạch Echo Reverb DSP Chống Hú của Reverb.Vn được thiết kế dành cho các hệ thống Karaoke, kết hợp xử lý Echo + Reverb trên nền tảng DSP cùng chức năng chống hú bằng dịch tần.
Giải pháp này hướng tới một bo mạch nhỏ gọn nhưng vẫn có khả năng xử lý nhiều chức năng âm thanh cần thiết cho Karaoke, giúp người dùng dễ dàng tích hợp vào các hệ thống âm thanh hoặc loa kéo.
Nếu bạn đang tìm hiểu sâu hơn về cách FV-1 tạo Echo, Reverb và các hiệu ứng DSP, việc hiểu mối quan hệ giữa sample rate – delay RAM – thời gian delay – tài nguyên xử lý sẽ giúp bạn hiểu rõ hơn về cách con chip này hoạt động bên trong.
