Trong các mạch xử lý âm thanh sử dụng op-amp như JRC 5532D, JRC 4558D hay các mạch tiền khuếch đại micro karaoke, tụ điện liên lạc là một linh kiện nhỏ nhưng có vai trò cũng rất quan trọng. Chúng giúp kết nối các tầng xử lý tín hiệu, ngăn điện áp một chiều không mong muốn và cho phép tín hiệu âm thanh xoay chiều truyền qua.
Tuy nhiên, không phải vị trí nào trong mạch cũng cần lắp tụ liên lạc. Việc chọn sai giá trị điện dung, sử dụng tụ không phù hợp hoặc bố trí quá nhiều tụ có thể làm suy giảm dải trầm, thay đổi đáp tuyến tần số và ảnh hưởng đến độ trung thực của tín hiệu.
Vậy tụ điện liên lạc hoạt động như thế nào, nên sử dụng tụ bao nhiêu microfarad, tụ phân cực và không phân cực khác nhau ra sao? Hãy cùng tìm hiểu qua những nguyên lý cơ bản trong thiết kế mạch âm thanh.
1. Tụ điện liên lạc là gì? Có tác dụng gì trong mạch op-amp?

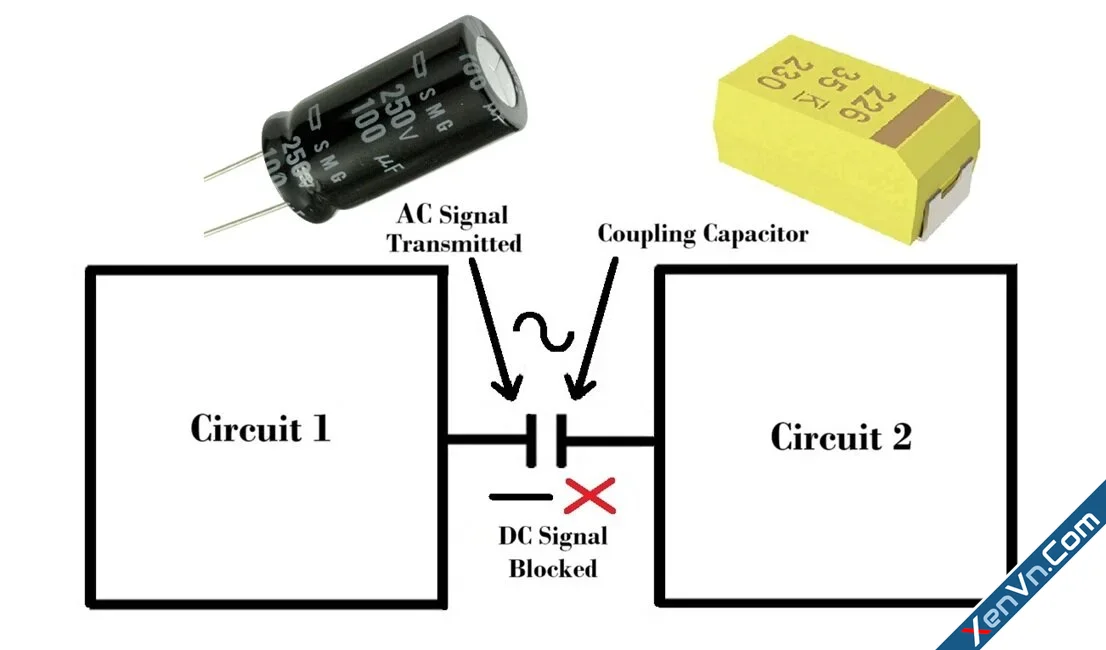

Tụ điện liên lạc (coupling capacitor) là tụ điện được mắc nối tiếp trên đường truyền tín hiệu giữa hai tầng mạch. Chức năng chính của nó là cho tín hiệu âm thanh xoay chiều đi qua nhưng hạn chế truyền điện áp một chiều từ tầng này sang tầng khác.
Trong mạch op-amp, mỗi tầng xử lý có thể được thiết kế với một mức điện áp phân cực riêng. Nếu nối trực tiếp hai tầng với nhau, điện áp một chiều ở đầu ra tầng trước có thể làm thay đổi điểm làm việc của tầng sau.
Tụ liên lạc giúp tách biệt hai mức điện áp một chiều đó, đồng thời truyền phần tín hiệu âm thanh cần xử lý.
Ví dụ, trong một mạch xử lý âm thanh karaoke, tín hiệu có thể đi qua các tầng:
- Tầng tiền khuếch đại micro.
- Tầng điều chỉnh âm sắc Bass và Treble.
- Tầng lọc thông thấp và thông cao.
- Tầng xử lý hiệu ứng Echo, Reverb.
- Tầng trộn tín hiệu và khuếch đại đầu ra.
Điều quan trọng: Tụ liên lạc không trực tiếp làm tín hiệu hay hơn chỉ vì được lắp thêm. Giá trị của nó phải phù hợp với trở kháng của mạch để tín hiệu âm thanh, đặc biệt là dải trầm, không bị suy giảm ngoài ý muốn.
2. Vì sao tụ liên lạc có thể làm mất tiếng bass?
Tụ điện có trở kháng phụ thuộc vào tần số. Với tín hiệu âm thanh, tần số càng thấp thì trở kháng của tụ càng lớn; tần số càng cao thì trở kháng càng nhỏ.
Khi mắc tụ nối tiếp với tín hiệu và kết hợp với điện trở hoặc trở kháng đầu vào của tầng kế tiếp, tụ tạo thành một mạch lọc thông cao (High-Pass Filter).
Tần số cắt lý tưởng của mạch RC bậc một được tính bằng công thức:
f = 1 / (2 × π × R × C)Trong đó:
- f: Tần số cắt, đơn vị Hz.
- π: Hằng số Pi, xấp xỉ 3,14.
- R: Điện trở, đơn vị Ω.
- C: Điện dung của tụ, đơn vị F.
Nếu tụ có giá trị quá nhỏ, tần số cắt sẽ tăng lên. Khi đó, những thành phần âm trầm có thể bị suy giảm đáng kể, khiến giọng hát mỏng hơn, tiếng nhạc thiếu độ dày hoặc tiếng bass yếu đi.
Ngược lại, tăng điện dung sẽ hạ tần số cắt, giúp truyền tốt hơn các tần số thấp. Tuy nhiên, điều đó không có nghĩa là cứ tăng điện dung càng lớn càng tốt. Cần lựa chọn dựa trên trở kháng thực tế, yêu cầu đáp tuyến và đặc điểm của từng tầng mạch.
Ví dụ: Tụ 10 µF có truyền tốt dải trầm không?
Giả sử tụ liên lạc có điện dung 10 µF và tầng tiếp theo có trở kháng đầu vào tương đương 10 kΩ.
Khi đó:
(Với điện trở R = 10 kΩ và tụ điện C = 10 µF)
f = 1 / (2 × 3,14 × 10.000 × 0,00001)
f ≈ 1,59 Hz
Tần số cắt lý tưởng chỉ khoảng 1,59 Hz, thấp hơn rất nhiều so với dải tần âm thanh mà con người nghe được. Vì vậy, riêng tụ này sẽ không gây suy giảm đáng kể dải trầm trong vùng nghe thông thường.
Nếu trở kháng tương đương chỉ còn 1 kΩ, tần số cắt tăng lên khoảng 15,9 Hz. Dải trầm vẫn được truyền khá tốt, nhưng mức suy giảm sẽ tăng dần khi tiến gần tần số cắt.
| Điện dung tụ | R = 10 kΩ | R = 1 kΩ |
| 1 µF | 15,9 Hz | 159 Hz |
| 2,2 µF | 7,23 Hz | 72,3 Hz |
| 4,7 µF | 3,39 Hz | 33,9 Hz |
| 10 µF | 1,59 Hz | 15,9 Hz |
Các giá trị trên là tần số cắt lý tưởng của một mạch RC bậc một. Trong mạch thực tế, trở kháng đầu ra tầng trước, điện trở phân cực và các linh kiện xung quanh cũng có thể ảnh hưởng đến đáp tuyến.
Bảng trên cho thấy cùng một tụ điện nhưng kết quả có thể rất khác nhau tùy theo trở kháng của mạch. Vì thế, không thể chỉ nhìn giá trị tụ mà kết luận chắc chắn rằng mạch sẽ truyền tốt hay mất bass.
3. Nên dùng tụ liên lạc bao nhiêu µF trong mạch âm thanh?
Không có một giá trị điện dung duy nhất phù hợp cho mọi vị trí. Việc lựa chọn cần dựa trên trở kháng của tầng trước, trở kháng đầu vào tầng sau và dải tần cần truyền.
Một số giá trị thường gặp trong mạch âm thanh gồm:
- 1 µF: Có thể phù hợp với các tầng có trở kháng đầu vào tương đối cao, nếu phép tính tần số cắt đáp ứng yêu cầu.
- 2,2–4,7 µF: Thường được cân nhắc ở các vị trí cần truyền dải trầm tốt nhưng vẫn muốn giữ kích thước linh kiện vừa phải.
- 10 µF: Là giá trị thông dụng cho nhiều đường tín hiệu âm thanh, đặc biệt khi cần tần số cắt thấp hoặc trở kháng tải không quá cao.
- 22 µF trở lên: Có thể cần thiết khi trở kháng tải thấp hoặc yêu cầu tần số cắt rất thấp, nhưng phải đánh giá kỹ cấu trúc mạch và loại tụ sử dụng.
Vì vậy, nguyên tắc tốt là chọn giá trị đủ lớn để đáp tuyến đạt yêu cầu, nhưng không tùy tiện tăng điện dung hoặc lắp tụ ở mọi vị trí.

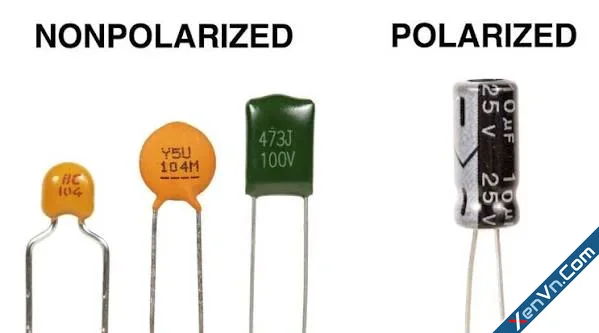

4. Tụ phân cực và tụ không phân cực khác nhau như thế nào?
Tụ điện phân cực và tụ không phân cực đều có thể được sử dụng trong mạch âm thanh, nhưng chúng có cấu tạo, đặc tính và yêu cầu lắp đặt khác nhau.
Tụ phân cực (Polarized capacitor)
Các loại thường gặp là tụ hóa nhôm và tụ tantalum. Chúng có cực dương và cực âm, do đó cần được lắp đúng chiều điện áp theo thiết kế.
Ưu điểm thường thấy của tụ hóa nhôm là có thể đạt điện dung lớn với kích thước tương đối nhỏ và giá thành hợp lý. Vì thế, loại tụ này thường được sử dụng trong các mạch nguồn và một số đường tín hiệu âm thanh.
Tuy nhiên, tụ phân cực cần được làm việc với điện áp phân cực phù hợp. Nếu điện áp đảo chiều vượt giới hạn cho phép, tụ có thể tăng dòng rò, suy giảm độ tin cậy hoặc hư hỏng.
Tụ không phân cực (Non-polarized capacitor)
Tụ không phân cực (non-polarized capacitor) không có cực dương và cực âm cố định, thuận tiện hơn khi tín hiệu xoay chiều đi qua và điện áp trên tụ có thể đổi chiều.
Các lựa chọn thường gặp trong mạch âm thanh bao gồm tụ film và một số loại tụ gốm. Mỗi loại có đặc tính điện môi, dung sai, độ ổn định theo nhiệt độ và đặc tính điện áp riêng.
Tụ không phân cực không mặc nhiên tốt hơn mọi tụ phân cực trong mọi trường hợp. Chất lượng thực tế còn phụ thuộc vào vật liệu điện môi, tổn hao, độ tuyến tính, dung sai và cách bố trí mạch.
Vậy nên chọn loại nào?
Nếu cần điện dung lớn trong không gian nhỏ, tụ hóa phân cực có thể là lựa chọn kinh tế và phù hợp khi điều kiện phân cực được đảm bảo.
Nếu ưu tiên sự tiện lợi trong lắp ráp, không phải lo chiều cực và muốn sử dụng tụ không phân cực trên đường tín hiệu, có thể cân nhắc tụ film hoặc tụ gốm phù hợp.
Đối với tụ gốm, cần lưu ý rằng không phải mọi loại điện môi đều có đặc tính giống nhau. Những loại như C0G/NP0 có độ ổn định cao và độ méo điện môi thấp, nhưng thường khó đạt điện dung lớn như 10 µF trong kích thước nhỏ. Các loại gốm có điện dung lớn như X7R hoặc những điện môi khác có thể thay đổi điện dung theo điện áp đặt lên tụ và nhiệt độ.
Do đó, khi lựa chọn tụ gốm không phân cực 10 µF cho đường tín hiệu âm thanh, cần xem đúng mã điện môi, dung sai, điện áp làm việc và đặc tính của linh kiện thực tế. Không nên chỉ dựa vào tên gọi “tụ gốm” để kết luận rằng mọi loại đều có chất lượng âm thanh như nhau.
5. Có thể bỏ tụ liên lạc để tín hiệu truyền trực tiếp không?
Câu trả lời là có thể trong một số thiết kế, nhưng không nên tự ý tháo bỏ tụ khi chưa kiểm tra điểm phân cực DC của hai tầng.
Nếu đầu ra tầng trước và đầu vào tầng sau có mức điện áp một chiều tương thích, đồng thời thiết kế cho phép ghép trực tiếp (direct coupling), tín hiệu có thể truyền qua mà không cần tụ liên lạc.
Cách ghép trực tiếp có ưu điểm là tránh được hiện tượng suy giảm tần số thấp do tụ tạo ra. Tuy nhiên, nó đòi hỏi các tầng phải được thiết kế để điện áp một chiều không làm lệch điểm làm việc hoặc gây ra hiện tượng bão hòa ở tầng kế tiếp.
Nếu bỏ tụ tại vị trí vốn được thiết kế để cách ly DC, một số vấn đề có thể xảy ra:
- Điện áp một chiều từ tầng trước đi vào tầng sau.
- Điểm làm việc của op-amp thay đổi, khiến đầu ra lệch khỏi mức điện áp mong muốn.
- Tín hiệu có thể bị méo, bị cắt ngọn hoặc mất khoảng dao động cần thiết.
- Khi bật nguồn, tắt nguồn hoặc thay đổi trạng thái mạch, tiếng bụp có thể xuất hiện.
- Các linh kiện ở tầng sau có thể phải chịu điện áp DC ngoài dự kiến.
Nếu muốn loại bỏ một tụ liên lạc, cần kiểm tra sơ đồ nguyên lý, điện áp DC ở hai đầu và điều kiện làm việc của cả hai tầng trước khi thay đổi.
6. Tụ liên lạc có làm lệch pha tín hiệu âm thanh không?
Có. Tụ liên lạc kết hợp với điện trở và trở kháng của mạch tạo ra sự thay đổi pha phụ thuộc vào tần số.
Trong một mạch RC thông cao bậc một lý tưởng, pha của tín hiệu đầu ra so với đầu vào được xác định bởi:
φ = 90° − arctan(2 × π × f × R × C)Trong đó:
- φ: góc lệch pha, tính bằng độ (°).
- f: tần số tín hiệu, đơn vị Hz.
- R: điện trở tương đương, đơn vị Ω.
- C: điện dung tụ điện, đơn vị F.
- π ≈ 3,14.
Điều đó không có nghĩa là tụ liên lạc luôn khiến âm thanh bị biến dạng rõ rệt. Nếu tần số cắt được đặt đủ thấp so với dải âm thanh cần truyền, cả suy giảm biên độ lẫn độ lệch pha do tụ trong vùng nghe thông thường có thể nhỏ.
Tuy nhiên, khi nhiều tầng lọc được mắc nối tiếp, ảnh hưởng về biên độ và pha có thể cộng dồn. Trong các hệ thống có nhiều nhánh tín hiệu được trộn lại, điều này cần được xem xét cẩn thận.
Ví dụ, nếu một nhánh âm thanh đi qua nhiều tụ và mạch lọc, trong khi nhánh còn lại đi theo đường khác, hai tín hiệu có thể có sự khác biệt về pha khi được cộng lại. Tùy tần số và mức độ chênh lệch, đáp tuyến tổng có thể xuất hiện hiện tượng tăng hoặc giảm biên độ ở một số vùng tần số.
Với mạch karaoke, việc duy trì đáp tuyến ổn định và phối hợp pha hợp lý giữa tín hiệu trực tiếp, Echo và Reverb là những yếu tố cần quan tâm khi thiết kế đường tín hiệu.

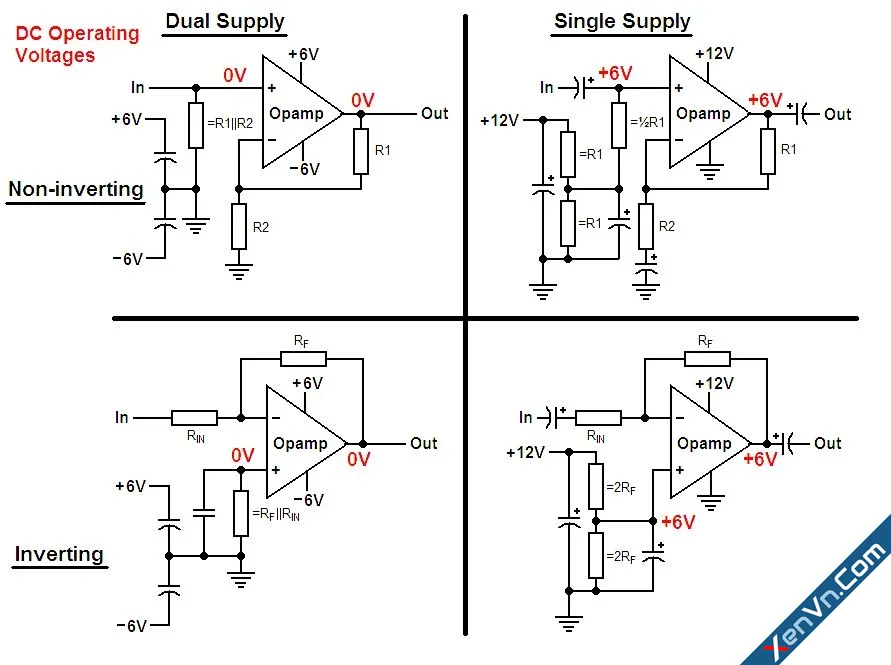

7. Mạch op-amp nguồn đơn và nguồn đôi sử dụng tụ liên lạc khác nhau ra sao?
Đây là một trong những yếu tố quan trọng nhất khi thiết kế mạch âm thanh.
Op-amp chạy nguồn đơn
Với nguồn đơn, chẳng hạn 5 V, 9 V hoặc 12 V, tín hiệu âm thanh xoay chiều không thể dao động tự do quanh mức 0 V nếu đầu vào và đầu ra của op-amp bị giới hạn trong các đường nguồn đó.
Một phương pháp phổ biến là tạo điện áp tham chiếu ở giữa nguồn, thường được gọi là Vref hoặc điểm phân cực giữa nguồn. Đầu vào và đầu ra của tầng op-amp có thể dao động quanh mức điện áp này để xử lý tín hiệu âm thanh.
Ví dụ, với nguồn đơn 12 V và Vref khoảng 6 V, tín hiệu tại một số điểm trong mạch có thể dao động quanh mức 6 V thay vì 0 V.
Khi kết nối sang một thiết bị hoặc tầng mạch có mức tham chiếu khác, tụ liên lạc có thể được sử dụng để chặn thành phần DC, chỉ truyền phần tín hiệu âm thanh xoay chiều.
Trong trường hợp này, tụ phân cực có thể được sử dụng nếu điện áp DC trên tụ luôn giữ đúng chiều và nằm trong giới hạn cho phép. Nếu điện áp có thể đổi chiều, cần lựa chọn tụ không phân cực hoặc giải pháp ghép nối phù hợp.
Op-amp chạy nguồn đôi
Với nguồn đôi, chẳng hạn +12 V và -12 V, các tầng op-amp có thể được thiết kế để tín hiệu âm thanh dao động quanh mức 0 V.
Nếu cả hai tầng đều được thiết kế để ghép trực tiếp, có điểm làm việc tương thích và không có yêu cầu cách ly DC, một số vị trí có thể không cần tụ liên lạc.
Tuy nhiên, dùng nguồn đôi không có nghĩa là mọi tụ liên lạc đều có thể bỏ đi. Nếu hai tầng có mức DC khác nhau, nếu cần cách ly điện áp một chiều hoặc nếu đầu ra phải kết nối với thiết bị khác, tụ vẫn có thể cần thiết.
Bảng so sánh
| Đặc điểm | Nguồn đơn | Nguồn đôi |
| Điểm tham chiếu tín hiệu | Thường dùng Vref hoặc mức phân cực giữa nguồn | Có thể dùng 0 V |
| Tụ liên lạc | Thường cần ở các vị trí chuyển giữa những mức DC khác nhau | Có thể giảm ở các tầng được thiết kế ghép trực tiếp |
| Tụ đầu ra | Thường cần nếu tải tham chiếu 0 V và đầu ra op-amp có DC offset | Có thể không cần nếu đầu ra có DC offset phù hợp với tải |
| Điều kiện quyết định | Điện áp phân cực, trở kháng và yêu cầu ghép nối | Điện áp DC giữa các tầng, cấu trúc mạch và yêu cầu ghép nối |
Điều cần nhớ là số lượng tụ liên lạc không được quyết định chỉ dựa trên việc sử dụng nguồn đơn hay nguồn đôi. Yếu tố quyết định là điện áp DC tại hai phía của tụ và cách thiết kế từng tầng xử lý tín hiệu.
8. Vì sao không nên lắp quá nhiều tụ liên lạc trong một đường tín hiệu?
Mỗi tụ liên lạc kết hợp với trở kháng của mạch tạo ra một đặc tính lọc riêng. Khi nhiều tầng được ghép nối với nhau, các đặc tính này có thể cộng dồn, làm thay đổi đáp tuyến biên độ và pha.
Ngoài ra, mỗi linh kiện đều có dung sai và đặc tính riêng. Việc lắp thêm tụ không cần thiết làm tăng số linh kiện, chiếm diện tích PCB và có thể khiến việc kiểm soát đáp tuyến trở nên phức tạp hơn.
Tuy nhiên, cũng không nên cố gắng loại bỏ tụ chỉ để giảm số lượng linh kiện. Một tụ được đặt đúng chỗ có thể giúp ngăn điện áp DC gây ảnh hưởng đến tầng kế tiếp và cải thiện độ ổn định của toàn hệ thống.
Nguyên tắc thiết kế hợp lý là:
- Xác định mức điện áp DC tại đầu ra và đầu vào của từng tầng.
- Kiểm tra xem hai tầng có thể ghép trực tiếp hay cần cách ly DC.
- Tính tần số cắt dựa trên điện dung và trở kháng tương đương.
- Đánh giá ảnh hưởng của các tầng lọc đến đáp tuyến biên độ và pha.
- Chỉ sử dụng tụ liên lạc tại các vị trí thực sự cần thiết.

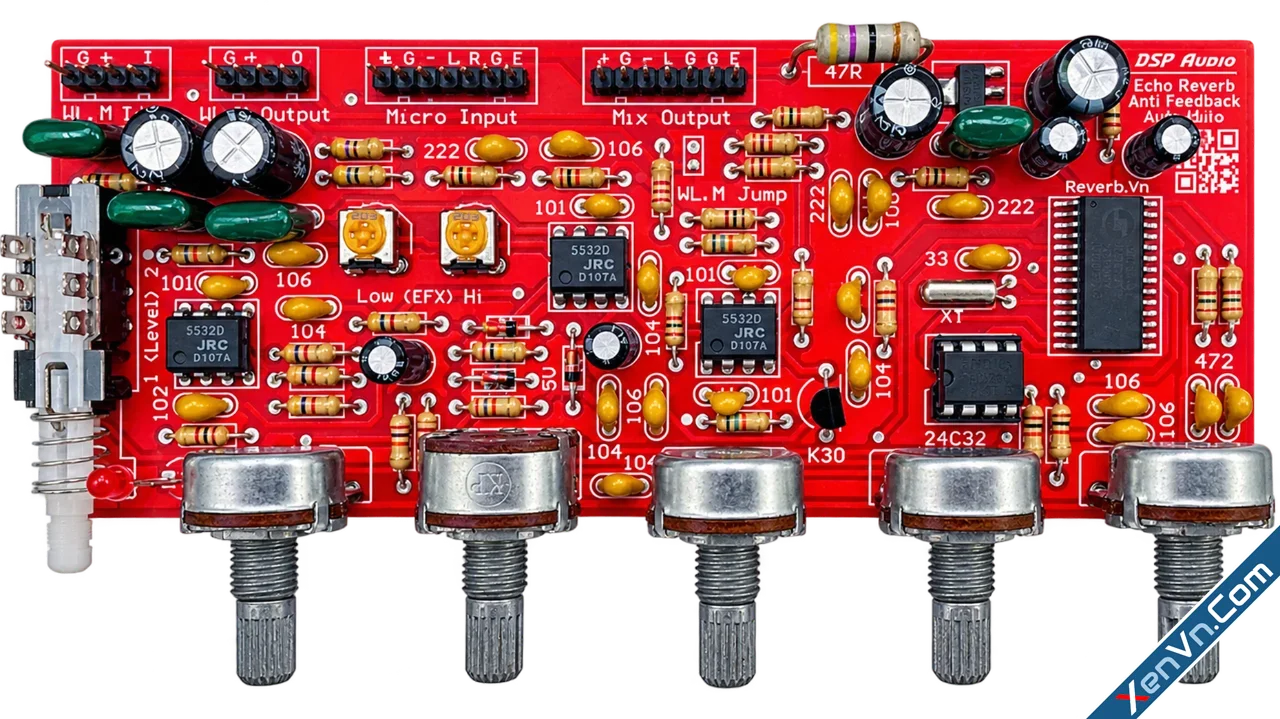

9. Tụ gốm titanium không phân cực trong mạch Echo Reverb DSP Chống Hú của Reverb.Vn
Trong thiết kế mạch âm thanh, việc lựa chọn linh kiện và bố trí tụ liên lạc cần được cân nhắc đồng bộ với cấu trúc xử lý tín hiệu. Một thiết kế hợp lý sẽ hướng đến việc truyền tín hiệu ổn định, hạn chế suy giảm dải trầm ngoài mong muốn và tránh sử dụng linh kiện không cần thiết.
Đối với Mạch Echo Reverb DSP Chống Hú của Reverb.Vn, toàn bộ các tụ xử lý âm thanh được sử dụng theo thiết kế là tụ gốm titanium không phân cực. Các tụ liên lạc được bố trí có chọn lọc, chỉ tại những vị trí cần thiết, với giá trị 106 tương ứng 10 µF.
Cách bố trí này hướng đến sự gọn gàng trong thiết kế mạch, đồng thời giúp việc lựa chọn điện dung nhất quán trên các đường tín hiệu được sử dụng tụ liên lạc. Việc sử dụng tụ không phân cực cũng giúp tránh phải xác định chiều lắp cực dương và cực âm như với tụ phân cực.
Dĩ nhiên, chất lượng âm thanh cuối cùng vẫn phụ thuộc vào toàn bộ thiết kế, bao gồm op-amp, cấu trúc lọc, mức tín hiệu, trở kháng, cách bố trí PCB và chương trình xử lý DSP. Giá trị 10 µF không tự động bảo đảm đáp tuyến tối ưu ở mọi vị trí, nhưng khi được lựa chọn đúng theo trở kháng của từng tầng, nó có thể giúp truyền dải âm thanh cần thiết mà không tạo ra điểm cắt quá cao.
Với định hướng thiết kế chú trọng sự hợp lý của linh kiện, Mạch Echo Reverb DSP Chống Hú của Reverb.Vn kết hợp xử lý hiệu ứng kỹ thuật số với các tầng xử lý tín hiệu analog, hướng đến nhu cầu sử dụng trong hệ thống karaoke.
Nếu bạn đang tìm kiếm một giải pháp Echo, Reverb DSP tích hợp chức năng chống hú cho hệ thống âm thanh karaoke, có thể tham khảo sản phẩm tại:
Reverb.Vn – Mạch Echo Reverb DSP Chống Hú
Website: https://reverb.vn/
Sự phối hợp giữa thiết kế analog hợp lý và xử lý DSP là yếu tố quan trọng giúp xây dựng một hệ thống âm thanh karaoke có hiệu ứng phù hợp, giọng hát rõ ràng và khả năng vận hành ổn định.
Kết luận
Tụ điện liên lạc là linh kiện nhỏ nhưng có ảnh hưởng trực tiếp đến cách các tầng op-amp kết nối với nhau. Chúng giúp cách ly điện áp DC, nhưng đồng thời cũng có thể tạo ra suy giảm biên độ và lệch pha ở tần số thấp.
Để lựa chọn tụ phù hợp, cần xem xét trở kháng mạch, điện dung, loại điện môi, điện áp phân cực và yêu cầu ghép nối. Tụ 10 µF có thể là lựa chọn phù hợp trong nhiều đường tín hiệu âm thanh, nhưng vẫn cần được kiểm tra theo điều kiện thực tế.
Cuối cùng, một mạch âm thanh tốt không cần lắp tụ liên lạc ở mọi vị trí. Thiết kế hiệu quả là thiết kế sử dụng đúng loại tụ, đúng giá trị và đúng vị trí, để mỗi tầng xử lý tín hiệu hoạt động đúng với mục đích ban đầu.
