Trong các thiết bị âm thanh như amply, mixer, vang karaoke và mạch Echo Reverb DSP, op-amp (bộ khuếch đại thuật toán) là linh kiện quan trọng đảm nhiệm việc khuếch đại, lọc và xử lý tín hiệu âm thanh.
Bên cạnh việc lựa chọn op-amp phù hợp, nguồn cấp điện cũng ảnh hưởng trực tiếp đến khả năng hoạt động của mạch. Hai phương pháp cấp nguồn phổ biến là nguồn đơn và nguồn đôi. Mỗi phương pháp có nguyên lý hoạt động, ưu điểm và hạn chế riêng.
Trong bài viết này, chúng ta sẽ tìm hiểu cách cấp nguồn cho op-amp, những điểm cần lưu ý khi thiết kế mạch âm thanh, đồng thời lấy ví dụ với hai dòng linh kiện phổ biến là JRC 4558D và JRC 5532D.

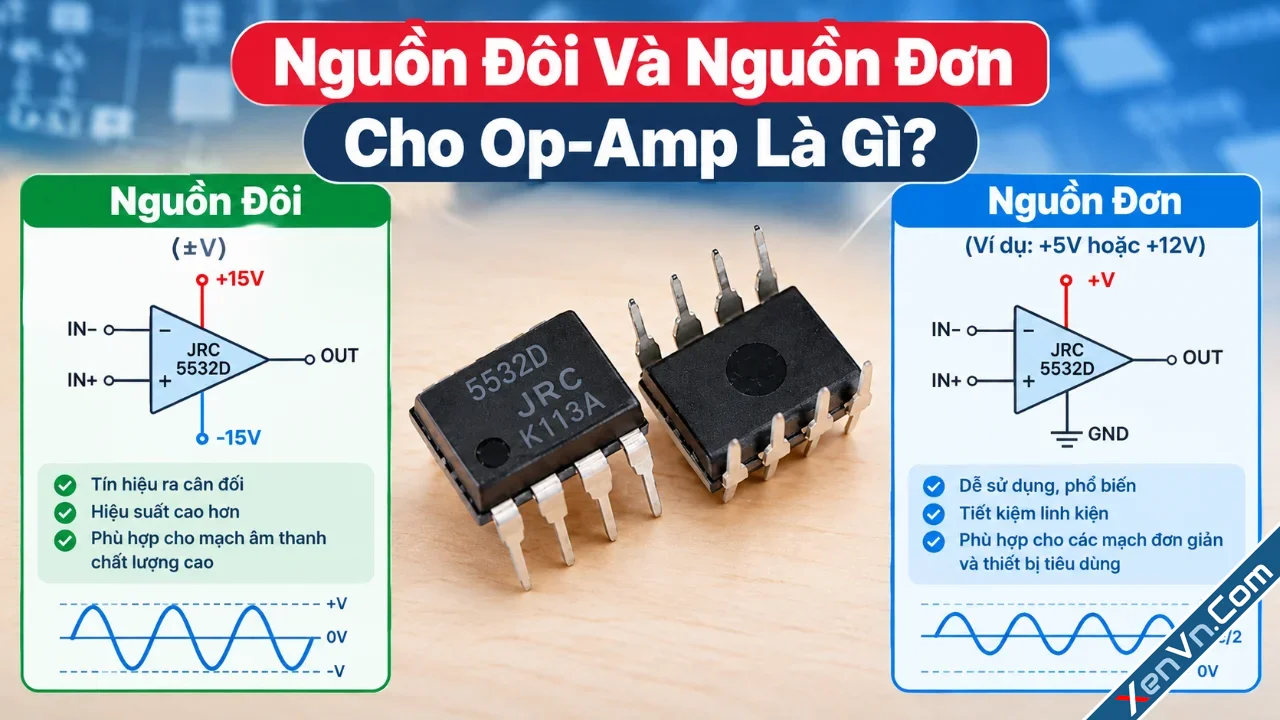

1. Nguồn cấp cho op-amp là gì?
Nguồn cấp là điện áp cung cấp cho op-amp để linh kiện có thể khuếch đại và xử lý tín hiệu. Tùy theo thiết kế, op-amp có thể sử dụng nguồn đơn hoặc nguồn đôi.
Nguồn điện không tự quyết định chất lượng âm thanh hay hoặc dở. Tuy nhiên, nó ảnh hưởng đến biên độ tín hiệu mà mạch có thể xử lý, mức méo khi tín hiệu lớn, độ ổn định và khả năng tương thích với các tầng mạch khác.
Ví dụ, trong một mạch karaoke, tín hiệu từ micro thường có biên độ nhỏ. Op-amp có thể khuếch đại tín hiệu này, điều chỉnh âm sắc hoặc lọc bỏ những thành phần tần số không mong muốn trước khi đưa đến mạch xử lý hiệu ứng.
Nếu nguồn cấp không phù hợp, tín hiệu có thể bị méo, cắt đỉnh hoặc khiến op-amp hoạt động không ổn định.
2. Nguồn đôi cho op-amp hoạt động như thế nào?
Nguồn đôi, còn gọi là nguồn đối xứng, cung cấp hai mức điện áp dương và âm so với điểm mass chung GND.
Ví dụ, nguồn ±12V gồm ba đường điện:
- +12V: nguồn dương.
- GND: điểm tham chiếu 0V.
- -12V: nguồn âm.
Chẳng hạn, tín hiệu âm thanh đầu vào có thể dao động từ -1V đến +1V. Op-amp được cấp nguồn ±12V có thể xử lý tín hiệu xoay chiều này nếu điện áp đầu vào, đầu ra và cấu hình mạch nằm trong giới hạn hoạt động cho phép của linh kiện.
Ưu điểm của nguồn đôi:
Thứ nhất, xử lý tín hiệu xoay chiều thuận tiện. Tín hiệu có thể dao động quanh mức 0V, giúp thiết kế các tầng khuếch đại và lọc âm thanh đơn giản hơn trong nhiều trường hợp.
Thứ hai, thuận lợi khi ghép nối các tầng analog. Những mạch sử dụng chung mass có thể kết nối với nhau mà không nhất thiết phải tạo điện áp phân cực giữa nguồn cho từng tầng.
Thứ ba, có thể tạo khoảng dao động tín hiệu lớn. Khi sử dụng mức nguồn phù hợp, op-amp có thể xử lý tín hiệu có biên độ đáng kể mà không bị giới hạn quá sớm. Biên độ thực tế còn phụ thuộc vào đặc tính đầu vào, đầu ra và tải của từng loại op-amp.
Nhược điểm của nguồn đôi:
Nguồn đôi thường cần mạch nguồn phức tạp hơn nguồn đơn. Nếu sử dụng biến áp có cuộn thứ cấp đối xứng, mạch chỉnh lưu và lọc nguồn phải được thiết kế phù hợp. Nếu chỉ có nguồn DC đơn, cần bổ sung mạch tạo điện áp âm hoặc bộ chuyển đổi nguồn thích hợp.
Ngoài ra, nguồn đôi không tự động giúp âm thanh hay hơn hoặc giảm nhiễu hơn. Nếu nguồn có độ gợn lớn, bố trí mass không hợp lý hoặc tụ lọc không đủ tốt, mạch vẫn có thể xuất hiện tiếng ù và nhiễu nền.
3. Nguồn đơn cho op-amp hoạt động như thế nào?
Nguồn đơn chỉ sử dụng một mức điện áp dương và một đường mass.
Ví dụ, mạch sử dụng nguồn +12V và GND. Vì không có đường nguồn âm, tín hiệu âm thanh xoay chiều cần được xử lý theo cách phù hợp với giới hạn điện áp của op-amp.
Một phương pháp phổ biến là tạo điện áp tham chiếu ở khoảng giữa nguồn. Với nguồn 12V, điểm tham chiếu có thể nằm gần 6V. Điểm này thường được gọi là Vref hoặc virtual ground, tùy theo cấu hình mạch.
Khi đó, tín hiệu xoay chiều được phân cực quanh Vref thay vì quanh GND. Nếu điện áp tín hiệu dao động từ 5,5V đến 6,5V, tín hiệu vẫn có thể biểu diễn một dạng sóng xoay chiều với biên độ 0,5V quanh mức tham chiếu 6V.
Điện áp tham chiếu này không nhất thiết là mass thực của toàn bộ hệ thống. Nó cần được tạo và sử dụng đúng cách để tránh ảnh hưởng đến tín hiệu.
Ưu điểm của nguồn đơn:
- Mạch nguồn đơn giản: Có thể tận dụng nguồn DC sẵn có mà không cần tạo thêm đường điện áp âm.
- Tiết kiệm chi phí: Phù hợp với các thiết bị nhỏ gọn, chạy pin hoặc sử dụng chung nguồn với những linh kiện khác.
- Thuận tiện trong thiết kế tích hợp: Nhiều mạch âm thanh có thể được thiết kế để hoạt động với nguồn đơn nếu op-amp và các linh kiện xung quanh đáp ứng yêu cầu.
Tín hiệu âm thanh không thể tùy ý dao động xuống dưới GND nếu không có phương pháp phân cực hoặc ghép nối phù hợp.
Mạch thường cần thêm điện trở tạo điện áp tham chiếu, tụ ghép tín hiệu và đôi khi là tầng đệm Vref. Nếu thiết kế không tốt, điện áp tham chiếu có thể bị nhiễu hoặc thay đổi theo tín hiệu, làm tăng méo và nhiễu nền.
Khoảng dao động tín hiệu cũng bị giới hạn bởi nguồn cấp và đặc tính đầu ra của op-amp. Không phải mọi op-amp đều có đầu vào và đầu ra hoạt động tốt sát các đường nguồn.

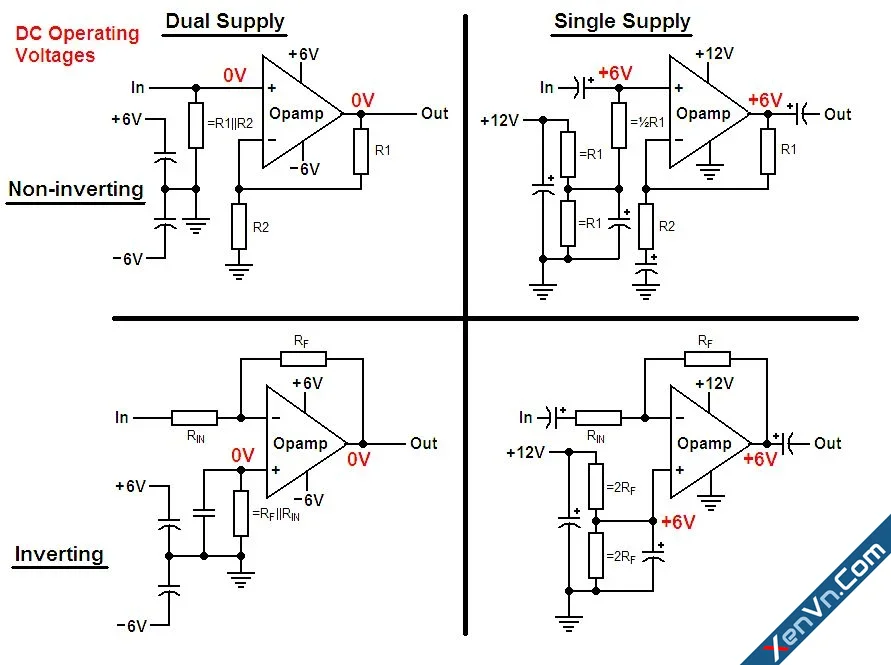

4. So sánh nguồn đôi và nguồn đơn
| Tiêu chí | Nguồn đôi | Nguồn đơn |
| Điện áp cấp | Ví dụ ±12V | Ví dụ +12V và GND |
| Điểm tham chiếu tín hiệu | Thường là GND | Thường cần Vref cho tín hiệu analog |
| Xử lý tín hiệu xoay chiều | Thuận tiện quanh 0V | Thường cần phân cực hoặc ghép tụ |
| Thiết kế nguồn | Phức tạp hơn | Thường đơn giản hơn |
| Chi phí | Có thể cao hơn | Có thể thấp hơn |
| Ứng dụng | Mixer, tiền khuếch đại, mạch lọc analog | Thiết bị chạy pin, mạch nhỏ gọn, hệ thống nguồn đơn |
Không có phương pháp nào tốt hơn trong mọi trường hợp. Việc lựa chọn phụ thuộc vào op-amp, biên độ tín hiệu, thiết kế tổng thể và nguồn điện sẵn có.
5. JRC 4558D và JRC 5532D khác nhau như thế nào?
JRC 4558D và JRC 5532D là hai dòng op-amp kép thường gặp trong thiết bị âm thanh. Cả hai đều tích hợp hai bộ khuếch đại thuật toán trong một IC, nhưng có những đặc tính điện khác nhau.

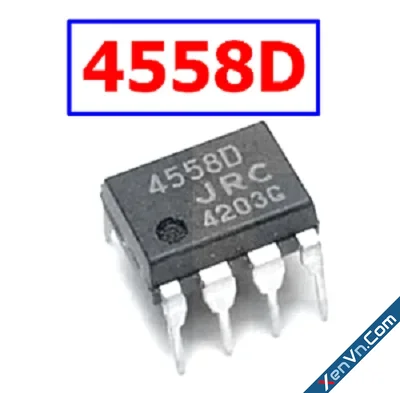

JRC 4558D
JRC 4558D được sử dụng rộng rãi trong các mạch tiền khuếch đại, điều chỉnh âm sắc, mạch lọc và thiết bị tạo hiệu ứng âm thanh.
Một số ưu điểm thường được quan tâm là mạch ứng dụng tương đối đơn giản, dễ tìm thấy trong các thiết kế âm thanh phổ thông và có thể đáp ứng tốt nhiều nhu cầu xử lý tín hiệu analog.
Tuy nhiên, khi thiết kế cần xem xét mức nhiễu, tốc độ đáp ứng, khả năng tải và dải điện áp hoạt động theo đúng datasheet của linh kiện cụ thể.

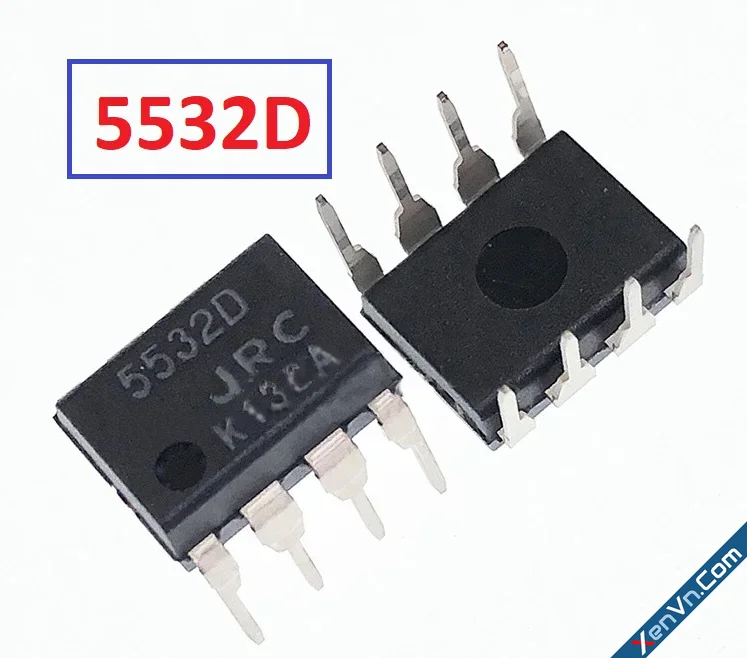

JRC 5532D
JRC 5532D, thuộc dòng NE5532 tương thích theo phiên bản nhà sản xuất, là op-amp kép được sử dụng phổ biến trong mixer, tiền khuếch đại và các mạch âm thanh yêu cầu hiệu năng nhiễu thấp.
So với dòng 4558, NE5532 thường được đánh giá cao về mật độ nhiễu điện áp thấp và khả năng xử lý tín hiệu âm thanh trong các thiết kế phù hợp. Tuy nhiên, linh kiện có yêu cầu nhất định về dòng tải, ổn định mạch và điều kiện nguồn.
Trong một số thiết kế, người nghe có thể nhận thấy sự khác biệt khi thay 4558 bằng 5532, chẳng hạn về mức tín hiệu, dải trầm hoặc cảm giác âm thanh. Nhưng sự khác biệt này không chỉ đến từ tên IC. Nó còn phụ thuộc vào sơ đồ mạch, độ lợi, trở kháng, tụ ghép, tải đầu ra, nguồn cấp và cách bố trí linh kiện.
Bảng so sánh
| Đặc điểm | JRC 4558D | JRC 5532D |
| Cấu trúc | Op-amp kép | Op-amp kép |
| Ứng dụng phổ biến | Tiền khuếch đại, chỉnh âm sắc, hiệu ứng | Tiền khuếch đại, mixer, mạch âm thanh chất lượng cao |
| Nhiễu điện áp | Phụ thuộc phiên bản và điều kiện đo | Thường thấp hơn dòng 4558 tương đương |
| Khả năng tải | Phụ thuộc thiết kế | Có thể đáp ứng tốt nhiều mạch âm thanh, nhưng cần kiểm tra tải |
| Khả năng thay thế | Không thể thay thế tùy ý | Cần kiểm tra sơ đồ chân, nguồn và điều kiện ổn định |
Lưu ý rằng cần đối chiếu datasheet đúng nhà sản xuất và mã linh kiện trước khi kết luận về điện áp nguồn tối đa, dòng tiêu thụ, dải điện áp đầu vào hoặc khả năng thay thế trực tiếp.
6. Vì sao op-amp âm thanh thường sử dụng nguồn đôi?
Trong các tầng xử lý âm thanh analog, nguồn đôi giúp kỹ sư thiết kế mạch dễ dàng xử lý tín hiệu xoay chiều quanh mức 0V. Điều này đặc biệt hữu ích với các tầng khuếch đại, lọc thông thấp, lọc thông cao và điều chỉnh âm sắc.
Với những mạch có nhiều tầng analog nối tiếp nhau, sử dụng nguồn đôi có thể giảm nhu cầu tạo và phân phối điện áp tham chiếu riêng cho từng tầng.
Tuy nhiên, nguồn đôi không phải điều kiện bắt buộc để có âm thanh chất lượng cao. Nhiều thiết bị âm thanh sử dụng nguồn đơn vẫn hoạt động rất tốt nếu thiết kế phân cực, lọc nguồn và ghép tín hiệu đúng kỹ thuật.
Điều quan trọng là chọn op-amp phù hợp với nguồn cấp và thiết kế mạch sao cho tín hiệu không bị méo, nhiễu hoặc vượt quá giới hạn hoạt động của linh kiện.
7. Những điểm cần lưu ý khi cấp nguồn cho op-amp
Kiểm tra điện áp hoạt động
Không nên cấp điện áp chỉ dựa trên kinh nghiệm hoặc dựa vào một loại op-amp khác. Cần kiểm tra điện áp nguồn tối thiểu và tối đa trong datasheet.
Đặc biệt, không nên mặc định rằng mọi op-amp đều có thể sử dụng nguồn ±15V hoặc nguồn đơn 5V.
Bố trí tụ lọc và tụ bypass
Tụ lọc nguồn giúp giảm độ gợn và dao động điện áp. Bên cạnh tụ nguồn dung lượng lớn, mạch thường cần tụ gốm bypass đặt gần chân nguồn của IC để giảm nhiễu cao tần.
Đường nối từ tụ bypass đến chân nguồn và mass nên ngắn để đạt hiệu quả tốt.
Thiết kế đường mass hợp lý
Trong thiết bị karaoke, đường mass có thể mang dòng từ nhiều khối mạch khác nhau. Nếu dòng công suất, dòng nguồn xung hoặc dòng tải lớn đi chung đường với tín hiệu analog nhỏ, mạch có thể xuất hiện tiếng ù hoặc nhiễu.
Do đó, việc bố trí đường mass và đường nguồn cần được tính toán ngay từ đầu.
Chú ý tụ ghép tín hiệu
Tụ ghép giúp ngăn thành phần điện áp DC giữa các tầng mạch, nhưng giá trị tụ cần phù hợp với trở kháng đầu vào và dải tần cần xử lý.
Nếu tụ quá nhỏ, dải trầm có thể bị suy giảm. Nếu sử dụng tụ điện phân, cần chú ý cực tính và điện áp làm việc.
Không đánh giá chất lượng chỉ bằng tên IC
Một op-amp tốt nhưng được cấp nguồn không ổn định, mắc sai hồi tiếp hoặc phải kéo tải không phù hợp vẫn có thể cho kết quả kém.
Ngược lại, một thiết kế đúng với op-amp phổ thông vẫn có thể cho chất lượng âm thanh tốt. Vì vậy, cần xem xét cả sơ đồ mạch, linh kiện ngoại vi, nguồn cấp và cách bố trí PCB.

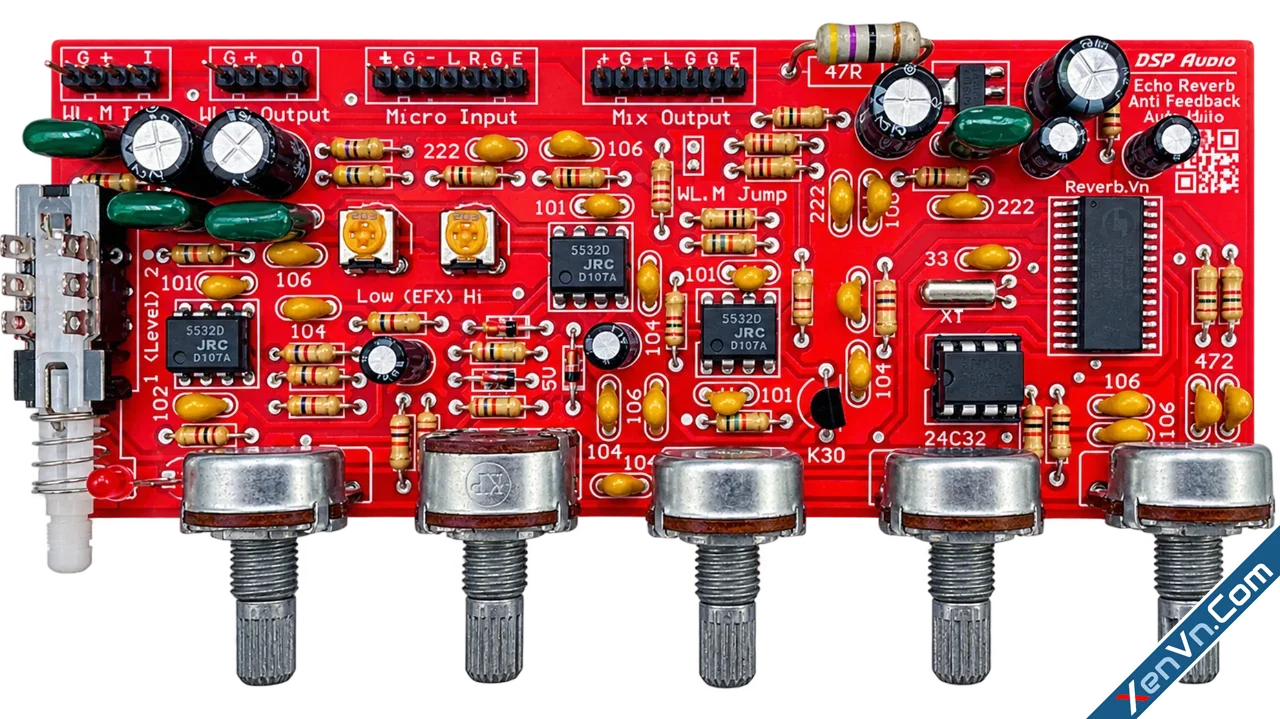

8. Mạch Echo Reverb DSP Chống Hú của Reverb.Vn sử dụng nguồn đôi và JRC 5532D
Đối với thiết bị karaoke, chất lượng xử lý tín hiệu không chỉ phụ thuộc vào chip DSP mà còn liên quan đến các tầng mạch analog trước và sau DSP.
Mạch Echo Reverb DSP Chống Hú của Reverb.Vn được thiết kế theo hướng tích hợp xử lý hiệu ứng Echo, Reverb và chống hú bằng dịch tần trên nền tảng DSP FV-1, kết hợp với tầng op-amp JRC 5532D sử dụng nguồn đôi.
Trong cấu trúc này, các tầng analog đảm nhiệm việc tiếp nhận, khuếch đại, lọc và phối hợp tín hiệu với khối DSP. Chip FV-1 thực hiện xử lý tín hiệu số để tạo hiệu ứng theo chương trình được thiết kế. Sau đó, tín hiệu được đưa qua các tầng xử lý và trộn đầu ra phù hợp.
Việc sử dụng nguồn đôi cho tầng op-amp giúp thiết kế các mạch analog xử lý tín hiệu xoay chiều thuận tiện hơn. JRC 5532D là lựa chọn phù hợp cho nhiều ứng dụng tiền khuếch đại và xử lý âm thanh khi được cấp nguồn, phân cực và tải đúng yêu cầu.
Sản phẩm hướng đến người dùng muốn tích hợp Echo, Reverb và chống hú dịch tần trong một mạch xử lý âm thanh karaoke, giúp đơn giản hóa việc lắp đặt và tiết kiệm không gian.
Nếu bạn đang tìm kiếm một giải pháp xử lý tiếng micro karaoke tích hợp, Mạch Echo Reverb DSP Chống Hú của Reverb.Vn là một lựa chọn đáng tham khảo.
Tìm hiểu thêm về sản phẩm tại website Reverb.Vn để xem thông tin và lựa chọn giải pháp phù hợp với hệ thống âm thanh của bạn.
Kết luận
Nguồn đơn và nguồn đôi đều có vai trò quan trọng trong thiết kế mạch op-amp. Nguồn đơn có ưu thế về sự đơn giản và tiết kiệm chi phí, trong khi nguồn đôi thuận tiện cho nhiều mạch xử lý tín hiệu analog quanh mức 0V.
JRC 4558D và JRC 5532D đều có ứng dụng thực tế trong thiết bị âm thanh, nhưng việc lựa chọn cần dựa trên đặc tính kỹ thuật và yêu cầu của mạch thay vì chỉ dựa vào cảm nhận chủ quan.
Với những hệ thống karaoke tích hợp hiệu ứng số, việc kết hợp tầng analog được thiết kế phù hợp cùng DSP FV-1 là một hướng tiếp cận đáng chú ý. Mạch Echo Reverb DSP Chống Hú của Reverb.Vn sử dụng nguồn đôi và op-amp JRC 5532D, kết hợp xử lý Echo, Reverb và chống hú dịch tần để phục vụ nhu cầu xử lý tiếng micro karaoke.
