Trong các mạch xử lý âm thanh như tiền khuếch đại micro, mạch chỉnh âm sắc, Echo, Reverb hay chống hú karaoke, chất lượng nguồn cấp điện ảnh hưởng đáng kể đến độ sạch của tín hiệu và độ ổn định của toàn bộ hệ thống.
Một op-amp có chất lượng tốt vẫn có thể xuất hiện tiếng ù, tiếng rít, nhiễu nền hoặc hiện tượng dao động ngoài ý muốn nếu nguồn cấp và cách bố trí mạch chưa hợp lý. Vì vậy, bên cạnh việc lựa chọn linh kiện phù hợp, thiết kế hệ thống lọc nguồn và đường mass cũng là yếu tố cần được quan tâm.
Dưới đây là những kỹ thuật thông dụng giúp hạn chế nhiễu nguồn cho các mạch op-amp xử lý âm thanh.

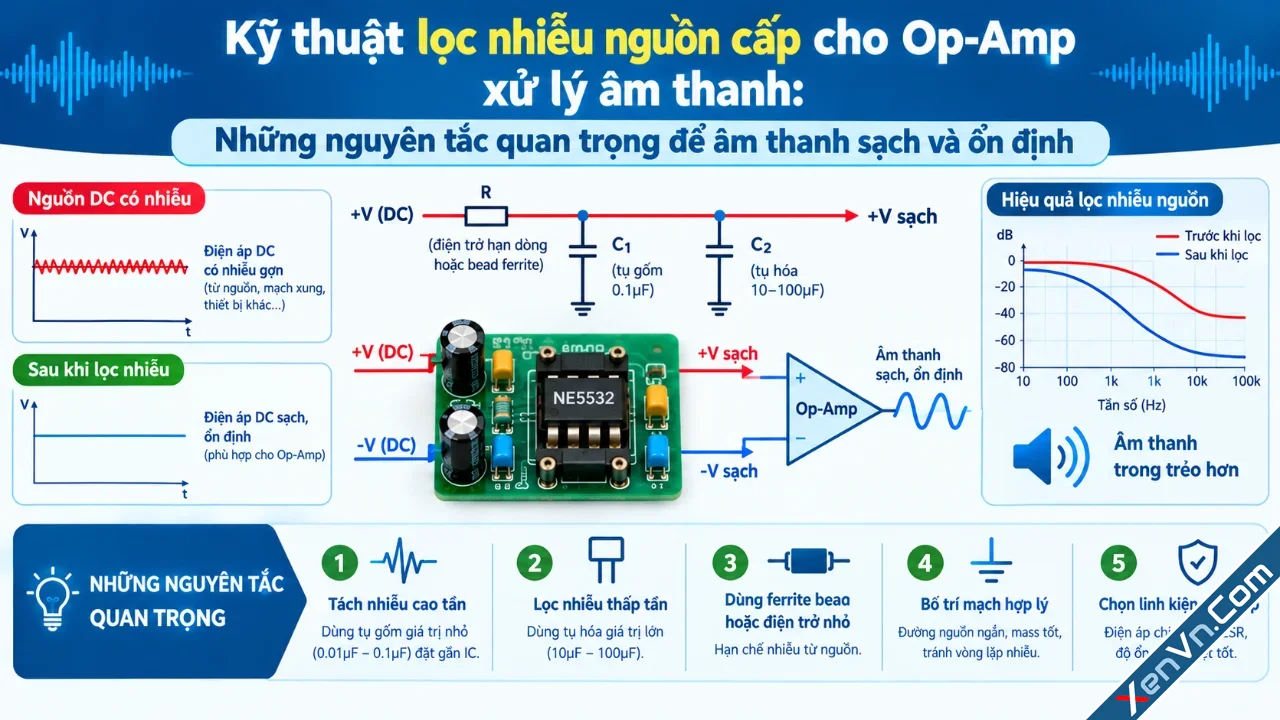

1. Lọc nguồn bằng điện trở và tụ điện
Đây là phương pháp đơn giản, dễ triển khai và thường được sử dụng trong các mạch âm thanh analog.
Nguyên lý cơ bản là mắc một điện trở nối tiếp với đường nguồn, sau đó đặt các tụ điện từ đường nguồn xuống mass để tạo thành bộ lọc thông thấp RC.
Với nguồn đối xứng, cần lọc riêng cả hai đường nguồn dương (+V) và âm (-V).
Sơ đồ nguyên lý cho mỗi nhánh nguồn:
- Nguồn +V → điện trở R → đường cấp nguồn cho op-amp.
- Từ đường nguồn sau điện trở, mắc một tụ hóa và một tụ gốm 104 xuống GND.
- Với nguồn -V, thực hiện tương tự nhưng phải đấu đúng cực tụ hóa.
Nên chọn điện trở bao nhiêu ohm?
Giá trị vài chục ohm, chẳng hạn 10–47 Ω, có thể phù hợp với một số tầng op-amp tiêu thụ dòng nhỏ. Tuy nhiên, không nên chọn điện trở chỉ dựa vào thói quen hoặc một giá trị cố định.
Điện trở quá lớn có thể gây sụt áp nguồn, làm giảm biên độ tín hiệu tối đa và ảnh hưởng đến khả năng hoạt động của mạch. Cần tính đến tổng dòng tiêu thụ của các tầng được cấp điện qua điện trở đó.
Ví dụ, nếu điện trở 22 Ω cấp cho một tầng tiêu thụ dòng 10 mA, điện áp sụt trên điện trở xấp xỉ 0,22 V. Nếu nhiều tầng cùng sử dụng đường nguồn này, dòng tổng tăng lên và mức sụt áp cũng tăng theo.
Ngoài ra, điện trở kết hợp với tụ điện tạo ra tần số cắt của bộ lọc. Với mạch RC lý tưởng:
f = 1 / (2πRC)
Trong đó, R là điện trở tính bằng ohm, C là điện dung tính bằng farad và f là tần số tính bằng hertz.
Với R = 22 Ω và C = 100 µF, tần số cắt lý tưởng xấp xỉ 72 Hz. Khi bổ sung tụ 100 nF, tụ nhỏ hỗ trợ lọc các thành phần nhiễu cao tần.
Lưu ý rằng đây là mô hình đơn giản; hiệu quả thực tế còn phụ thuộc vào trở kháng nguồn, dòng tải, ESR của tụ và cách bố trí PCB.

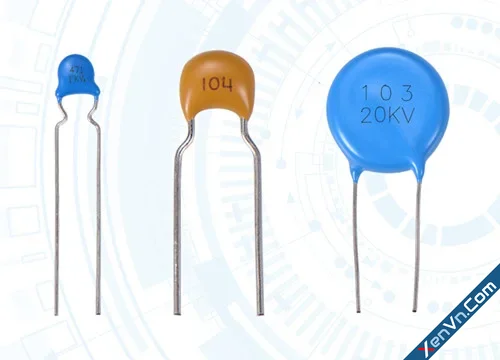

2. Tụ 104 nên dùng loại nào để lọc nhiễu?
Tụ 104 có giá trị danh định 100 nF, tương đương 0,1 µF. Đây là linh kiện rất phổ biến trong các mạch điện tử, đặc biệt là mạch nguồn và mạch tích hợp sử dụng op-amp.
Đối với mạch âm thanh, có thể cân nhắc các loại sau:
- Tụ gốm đa lớp MLCC: Kích thước nhỏ, dễ bố trí sát chân nguồn IC, phù hợp cho việc khử nhiễu cao tần. Các loại X7R hoặc X7S thường là lựa chọn thực tế.
- Tụ gốm C0G/NP0: Độ ổn định cao, nhưng thường không cần thiết cho vị trí tụ bypass nguồn 100 nF thông thường.
- Tụ gốm đĩa: Có thể sử dụng nếu thông số phù hợp, nhưng cần chú ý đặc tính điện môi và chất lượng linh kiện.
Điều quan trọng không kém việc chọn loại tụ là vị trí lắp đặt. Một tụ 104 tốt nhưng nằm xa chân cấp nguồn IC có thể kém hiệu quả hơn tụ được đặt sát chân nguồn với đường kết nối ngắn.
3. Bố trí tụ 104 sát chân cấp nguồn op-amp
Mỗi op-amp có thể tạo ra các biến thiên dòng điện rất nhanh khi xử lý tín hiệu. Đường mạch nguồn và đường mass đều có điện trở, điện cảm ký sinh, khiến nhiễu cao tần có thể xuất hiện trên điện áp cấp cho IC.
Vì vậy, thông thường nên bố trí tụ bypass 100 nF gần chân nguồn của từng IC op-amp.
Đối với op-amp dùng nguồn đối xứng:
- Đặt tụ 100 nF giữa +V và GND gần chân nguồn dương.
- Đặt tụ 100 nF giữa -V và GND gần chân nguồn âm.
- Đường từ chân nguồn đến tụ và từ tụ về điểm mass tham chiếu nên ngắn, ít vòng vèo.
Tùy sơ đồ và bố trí PCB, một cặp tụ 100 nF gần chân nguồn của IC có thể phục vụ cả hai kênh op-amp bên trong. Không nhất thiết phải đặt tụ riêng cho từng kênh nếu chúng dùng chung chân nguồn.
Đối với nguồn đối xứng, nếu dùng tụ hóa có phân cực từ từng đường nguồn xuống GND, tụ trên nhánh dương có cực dương nối +V, còn tụ trên nhánh âm có cực dương nối GND và cực âm nối -V.
4. Có nên kết hợp tụ hóa dung lượng lớn với tụ 104?
Có. Hai loại tụ này bổ sung cho nhau vì đặc tính điện khác nhau.

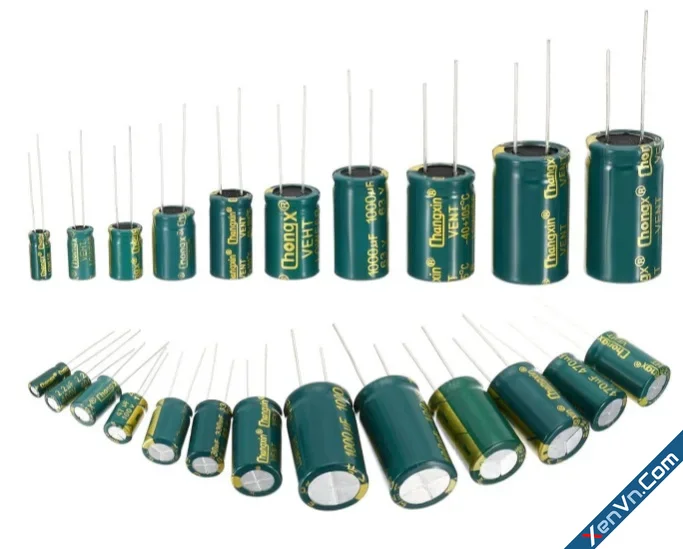

Tụ hóa dung lượng lớn thường nằm tại điểm lọc nguồn của từng tầng hoặc từng nhóm mạch. Nó giúp giảm độ gợn điện áp tần số thấp, hỗ trợ khi dòng tải biến thiên và duy trì nguồn ổn định hơn trong những khoảng thời gian ngắn.
Tụ gốm 100 nF được đặt gần chân nguồn IC để tạo đường trở kháng thấp cho các thành phần nhiễu cao tần và dòng biến thiên nhanh.
Trong nhiều thiết kế, có thể kết hợp tụ hóa 47–220 µF với tụ gốm 100 nF. Đây là khoảng giá trị tham khảo, không phải quy tắc bắt buộc cho mọi mạch.
Nếu nguồn đã được lọc tốt ở khu vực nguồn chính, không cần đặt tụ hóa dung lượng quá lớn ở mọi IC. Hãy dựa vào dòng tiêu thụ, trở kháng đường nguồn và yêu cầu ổn định của từng tầng.
5. Bố trí đường nguồn và đường mass như thế nào để ít nhiễu?
Lọc nguồn tốt nhưng bố trí đường mạch không hợp lý vẫn có thể khiến mạch âm thanh bị ù hoặc nhiễu.
Tách đường dòng lớn khỏi đường tín hiệu nhỏ
Nên tránh để dòng hồi về từ tầng công suất, mạch điều khiển, LED hoặc các tải có dòng biến thiên lớn chạy chung đoạn đường mass với tầng đầu vào micro có tín hiệu rất nhỏ.
Nếu dùng chung đường mass có trở kháng đáng kể, dòng tải có thể tạo ra điện áp nhiễu trên đường mass. Điện áp này sau đó xuất hiện như một tín hiệu không mong muốn ở đầu vào op-amp.
Ưu tiên bố trí mass có kiểm soát
Đối với PCB, nên có mặt phẳng mass liên tục khi phù hợp với cấu trúc mạch, đồng thời kiểm soát đường hồi dòng để tránh dòng xung chạy qua khu vực tín hiệu nhạy cảm.
Nếu thiết kế theo kiểu điểm sao (star ground), hãy tổ chức các nhánh hồi dòng để hạn chế việc dòng lớn đi qua điểm tham chiếu của tầng tín hiệu nhỏ. Điểm sao không phải lúc nào cũng tốt hơn mặt phẳng mass; hiệu quả phụ thuộc vào sơ đồ, PCB và tần số hoạt động.
Giữ đường tín hiệu ngắn và tránh chạy song song với đường nguồn nhiễu
Đường tín hiệu micro nên ngắn, có đường hồi dòng phù hợp và tránh đặt sát các đường xung của bộ chuyển đổi nguồn, mạch điều khiển DSP hoặc đường công suất trong khoảng cách dài.
Với đường tín hiệu analog cần đi xa, có thể cân nhắc đường tín hiệu vi sai hoặc cáp chống nhiễu phù hợp. Lớp chống nhiễu của cáp phải được đấu nối theo thiết kế hệ thống, tránh tạo vòng lặp mass không cần thiết.
Chú ý vị trí tụ lọc
Tụ hóa lớn có thể đặt gần đầu cấp nguồn cho từng khối mạch. Tụ 100 nF nên đặt sát chân nguồn IC. Không nên kéo một đường mạch dài từ chân IC đến tụ rồi mới về mass, bởi phần đường mạch dài làm tăng trở kháng ở tần số cao.
6. Lọc nguồn riêng cho từng khối xử lý âm thanh
Trong thiết bị karaoke, các khối tiền khuếch đại, chỉnh âm sắc, DSP Echo/Reverb và mạch điều khiển có đặc tính tiêu thụ dòng khác nhau.
Nếu tất cả cùng sử dụng một đường nguồn có trở kháng cao, dòng biến thiên của một khối có thể gây sụt áp hoặc đưa nhiễu sang khối khác.
Một giải pháp thường dùng là chia nguồn thành các nhánh phù hợp:
- Tầng tiền khuếch đại micro: ưu tiên nguồn sạch, đường mass yên tĩnh.
- Tầng chỉnh âm sắc: bố trí tụ bypass sát op-amp và tránh dùng chung đường hồi dòng với tải nhiễu lớn.
- Khối DSP: tuân thủ yêu cầu lọc nguồn và tụ bypass theo datasheet, đặc biệt nếu có các mạch số hoặc dao động xung.
- Mạch điều khiển và các tải phụ: hạn chế để dòng biến thiên của chúng chạy qua đường cấp nguồn nhạy cảm của tầng analog.
Đối với op-amp, nguồn phải luôn nằm trong giới hạn điện áp cho phép và đáp ứng yêu cầu về độ ổn định. Nếu dùng bộ ổn áp, cần tuân thủ khuyến nghị về tụ đầu vào, tụ đầu ra và điều kiện ổn định của chính bộ ổn áp đó.
7. Những nguyên nhân gây nhiễu không thể khắc phục chỉ bằng tụ lọc nguồn
Cần phân biệt nhiễu truyền qua nguồn với các dạng nhiễu khác.
- Tiếng ù 50 Hz hoặc 100 Hz: Có thể liên quan đến gợn nguồn, vòng lặp mass, cảm ứng từ biến áp hoặc cách đi dây.
- Tiếng rít cao tần: Có thể do dao động của op-amp, bố trí PCB, tải điện dung hoặc nhiễu từ bộ nguồn chuyển mạch.
- Nhiễu số từ DSP: Có thể ghép qua đường nguồn, mass hoặc ghép điện từ sang đường analog.
- Nhiễu nền ở đầu vào micro: Có thể do điện trở quá lớn, linh kiện chủ động, trở kháng nguồn tín hiệu hoặc thiết kế tầng đầu vào.
8. Kết luận
Để xây dựng một mạch xử lý âm thanh có nền âm sạch và hoạt động ổn định, cần phối hợp nhiều yếu tố: lọc nguồn RC khi phù hợp, kết hợp tụ hóa với tụ gốm 100 nF, đặt tụ bypass sát chân nguồn op-amp, tổ chức đường mass hợp lý và tách các khối có đặc tính dòng điện khác nhau.
Đây là những nguyên tắc cơ bản nhưng có ảnh hưởng đáng kể đến chất lượng thực tế của mạch analog. Đặc biệt với các thiết bị karaoke, nơi tín hiệu micro rất nhỏ và độ khuếch đại lớn, việc kiểm soát nhiễu ngay từ khâu thiết kế giúp hạn chế nhiều vấn đề trong quá trình sử dụng.
Mạch Echo Reverb DSP Chống Hú – Chú trọng thiết kế nguồn và chất lượng âm thanh
Bên cạnh thuật toán xử lý Echo, Reverb và chống hú, chất lượng mạch phần cứng cũng đóng vai trò quan trọng đối với hiệu quả hoạt động của thiết bị karaoke.

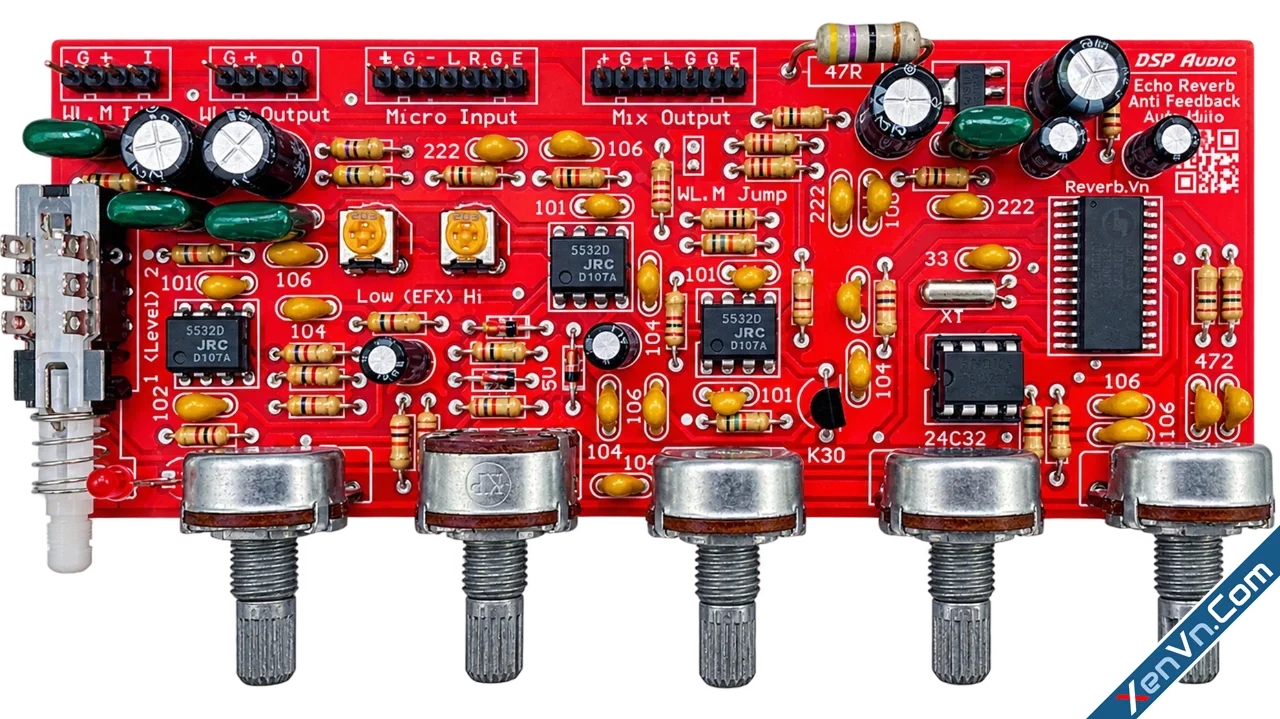

Mạch Echo Reverb DSP Chống Hú của Reverb.Vn được thiết kế với các linh kiện lọc nhiễu nguồn như điện trở kết hợp tụ hóa và tụ gốm 104, đồng thời bố trí tụ lọc gần các vị trí cấp nguồn op-amp theo định hướng giảm nhiễu và tăng độ ổn định cho khối xử lý âm thanh.
