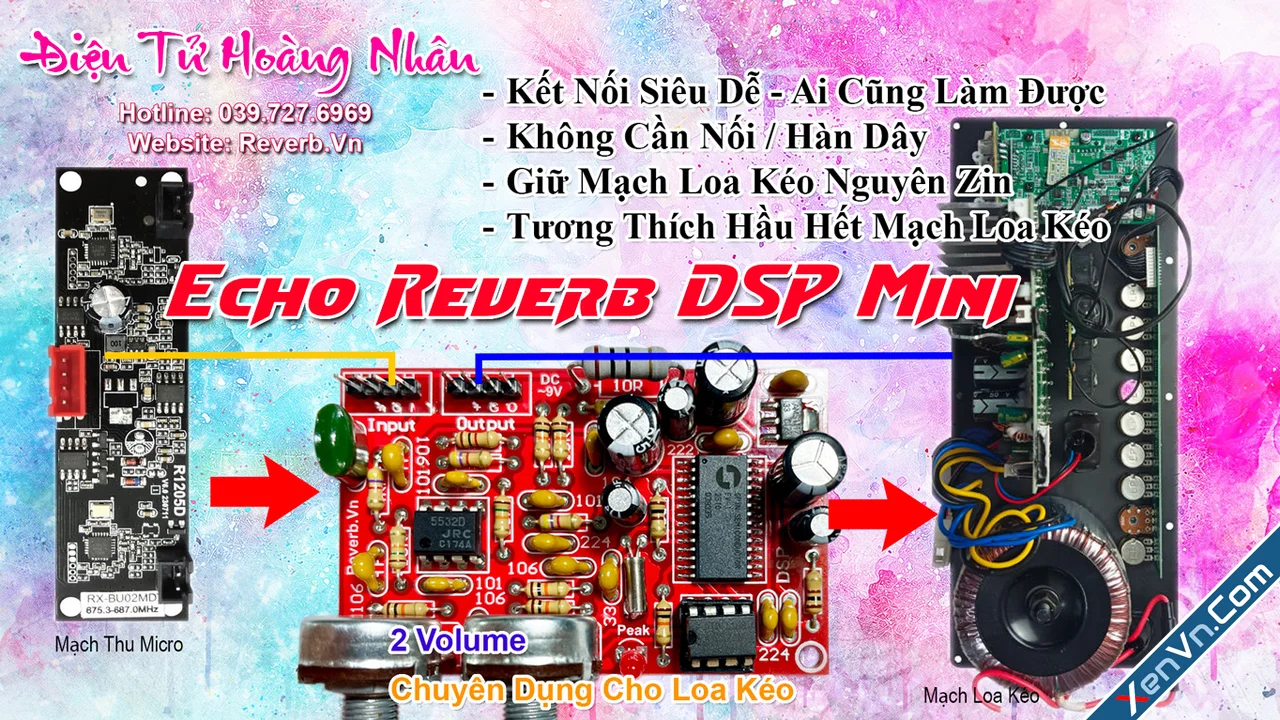

Mạch Echo Reverb Loa Kéo 2 Volume với thiết siêu kế nhỏ gọn, âm thanh trung thực, ít hú rít, chuyên dụng để nâng cấp cho loa kéo, dễ dàng lắp đặt và sử dụng.
Chi tiết sản phẩm xem tại:
https://reverb.vn/mach-echo-reverb-loa-keo-2-volume
Tính Năng Nổi Bật
- Âm thanh trung thực, linh kiện chất lượng, mạch FR-4 2 lớp chắc chắn.
- Hiệu ứng echo / reverb sử dụng chip DSP FV-1 chuyên dụng, chất lượng tương tự dùng vang số.
- Chuyên dụng để nâng cấp cho các dòng loa kéo, dễ dàng lắp đặt và sử dụng.
- Các sản phẩm được bảo hành 6 tháng, hỗ trợ kỹ thuật miễn phí, hỗ trợ đổi trả, nâng cấp.
Thông Tin Kỹ Thuật
- 2 volume cân chỉnh: Echo - Reverb (Đã được lập trình chuẩn bằng phần mềm).
- Nguồn cấp rộng (DC) từ 7V đến 9V / 12V, có tích hợp mạch ổn áp riêng.
- Kết nối trực tiếp ngõ mạch thu micro của loa kéo và dùng chung nguồn.
- Sử dụng linh kiện chất lượng, âm thanh trung thực.
- Chống nhiễu tốt, ít hú rít với mạch chống nhiễu và thuật toán Auto Mute DSP.
- Kích thước mạch nhỏ gọn: 7 x 4.5 cm, dễ dàng lắp vào trong loa kéo.
Hướng Dẫn Sử Dụng
Cách Kết Nối Dây
- Bước 1: Tìm vị trí bo mạch thu micro trong loa kéo.
- Bước 2: Xác định 3 dây cắm trên mạch thu: Dây tín hiệu, dây nguồn, dây mass.
- Bước 3: Rút các dây đó khỏi mạch thu micro và ghi nhớ tên dây.
- Bước 4: Cắm các dây đã rút ra vào cổng Output trên mạch Echo Reverb.
- Bước 4: Cắm 1 dây mới từ cổng Input trên mạch Echo Reverb vào mạch thu micro.
Cổng Input (Kết nối với mạch thu micro)
- Chân I: Kết nối với chân Out (Tín hiệu ra) của mạch thu micro.
- Chân +: Kết nối chân nguồn của mạch thu micro (V+, +, VCC,..).
- Chân G: Kết nối chân mass của mạch thu micro (0V, -, GND,..).
Cổng Output (Kết nối với mạch chính của loa kéo)
- Chân O: Kết nối với chân Input (Tín hiệu vào).
- Chân +: Kết nối chân nguồn (V+, +, VCC,..).
- Chân G: Kết nối chân mass (0V, -, GND,..).
Lưu Ý Khi Sử Dụng
- Khi vừa cấp nguồn đèn Led trên mạch gần chip DSP nháy sáng rồi tắt là mạch đã hoạt động.
- Khi đang hoạt động đèn Led trên mạch nhấp nháy là tín hiệu micro quá lớn, cần giảm nhỏ lại.
- Đảm bảo cấp đúng nguồn và đúng + -.
